عیب یابی تلویزیون ال جی + رفع مشکل
قبلا در مورد بیشترین خرابی تلویزیون ال جی LG مطلبی منتشر کردیم و اکنون درباره عیب یابی تلویزیون ال جی به همراه رفع مشکل آن مطالبی را عنوان مینماییم.
این مطلب به درد افرادی میخورد که میخواهند از جزئیات خرابی تلویزیون های الجی و روش های تعمیر آنها اطلاع کسب نمایند. با نمایندگی تعمیرات تلویزیون “روزی حلال” همراه باشید.
عیب یابی تلویزیون ال جی LG
شاید برای شما سوال پیش آید که چرا این نمایندگی اینچنین مطالبی را منتشر میکند؟ پاسخ کاملا مشخص است.
ما همیشه سعی کرده ایم تا بهترین باشیم و در همه زمینه های مرتبط با تعمیرات تلویزیون کوشیده ایم تا تجربیات خود را در اختیار کاربران خود قرار دهیم.
برخی از کاربران از جزییات تعمیرات دستگاهی که به نمایندگی ما آورده اند میپرسند و دوست دارند اطلاعاتی را در این زمینه به آنها دهیم.
ما تنها کاری که میکنیم ابتدا برای آنها به صورت شفاهی توضیح میدهیم. سپس نوع خرابی و روش تعمیر آن را هم بیان میکنیم.
در نهایت لینک این صفحه را به او میدهیم تا برای جزییات بیشتر درباره خرابی و عیب یابی دستگاه ال جی خود از این صفحه کمک بگیرد.
ما برای سایر دستگاه ها با برندهای مختلف هم مانند این صفحه اطلاعاتی را در سایت قرار داده ایم که با جستجو در بخش انواع خرابی تلویزیون و روش تعمیر میتوانید آنها را ببینید.
امیدواریم این بخش و قسمت های مختلف سایت مفید واقع شود.
اما در ادامه برخی از عیب های تلویزیون های ال جی آمده است که می توانید با روش های رفع مشکل و تعمیر آنها آشنا شوید.

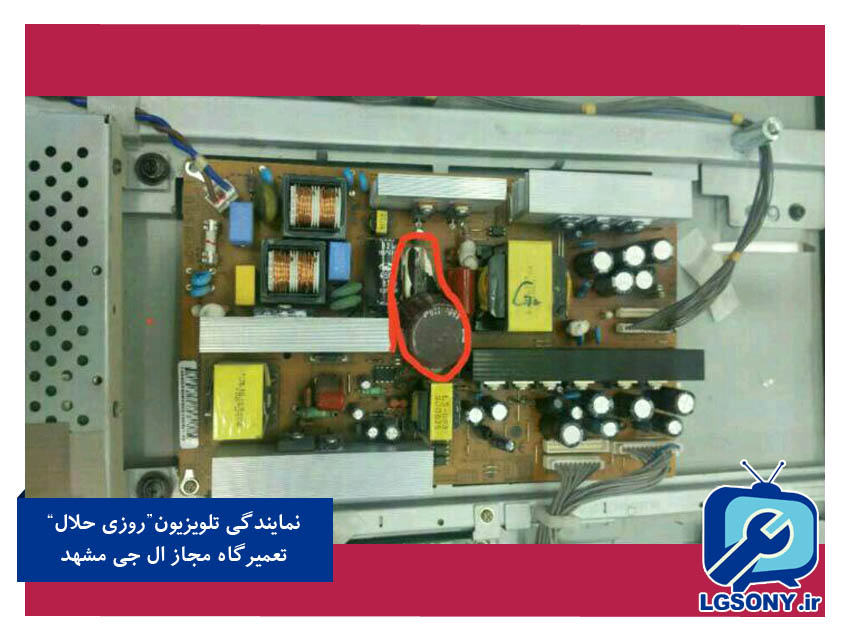

خرابی تلویزیون LCD الجی مدل 37LB5R
نوع خرابی: دستگاه یک لحظه روشن شده و نوشته AV درهم ریخته ظاهر شده بلافاصله صدای تق داده و به استندبای میرود.
رفع مشکل: خرابی خازن C151 به مقدار 68 میکرو 450 ولت میاشد.

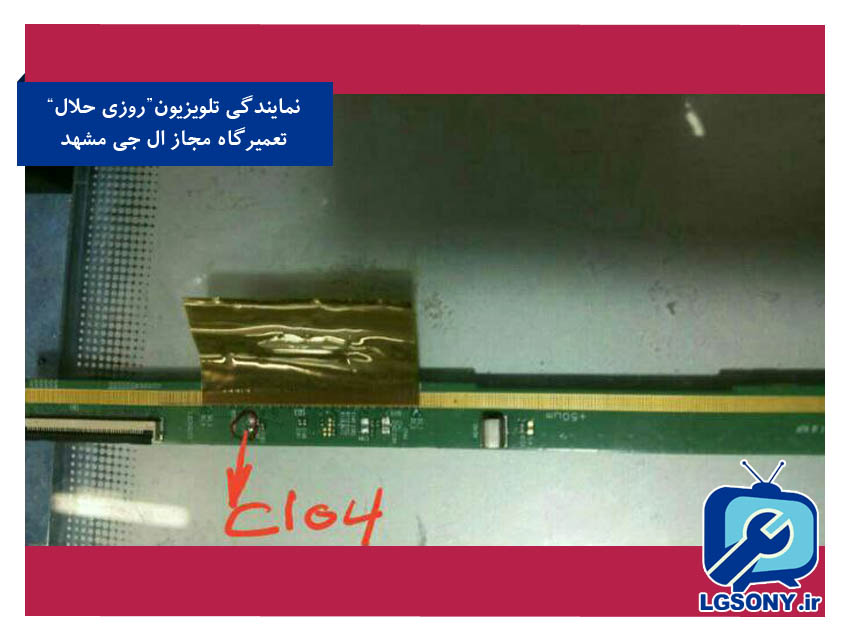

ایراد تلویزیون ال ای دی LG مدل 42LN5440
نوع خرابی: تلویزیون صدا دارد تصویر ندارد.
رفع مشکل: خرابی خازن های 103 و 104 روی برد و لوکیشن مربوطه میباشد.

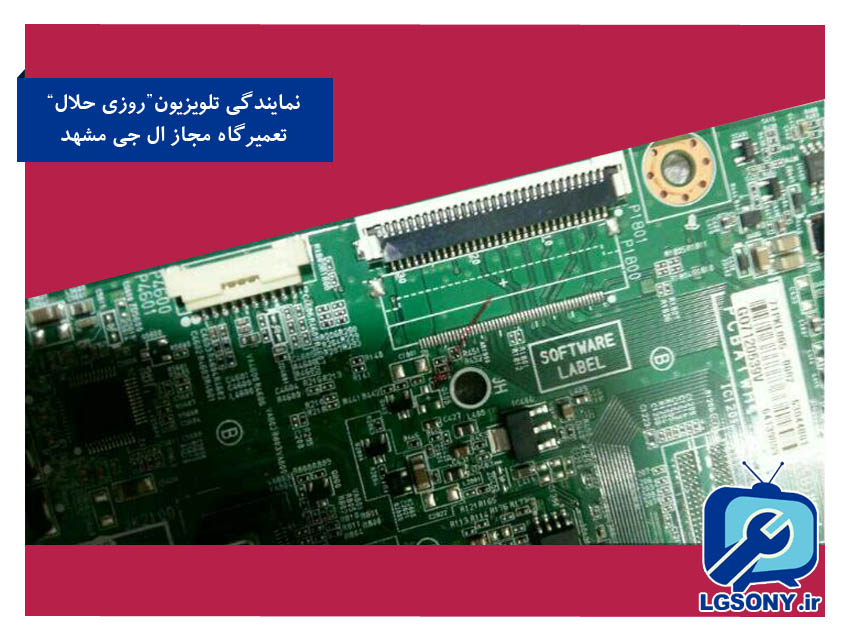

عیب یابی تلویزیون LED ال جی مدل 32LF550D
نوع خرابی: روشن نمیشود بکلایت روشن است ولی تصویر ندارد.
رفع مشکل: با بررسی که انجام شد ولتاژ 12 ولت روی تیکان وجود نداشت.
ولتاژ 12 از مین بوسیله ترانزیستور Q405 سوئیچ میشود که ترانزیستور سوخته بود و با تعویض ولتاژ درست تصویر کامل شد.

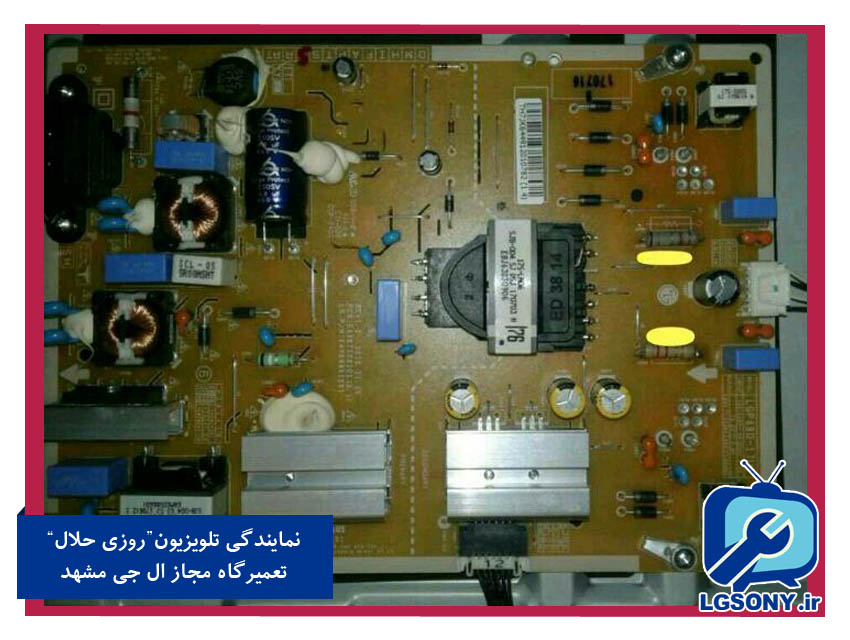

اصلاحیه تلویزیون الجی LG مدل 49uj651v
به جای مقاومت 808 و 809 یک مقاومت 2/2 دو وات و به جای مقاومت 804 هم یک مقاومت 2/2 دو وات.
تیم فنی نمایندگی تعمیرات تلویزیون در مشهد.

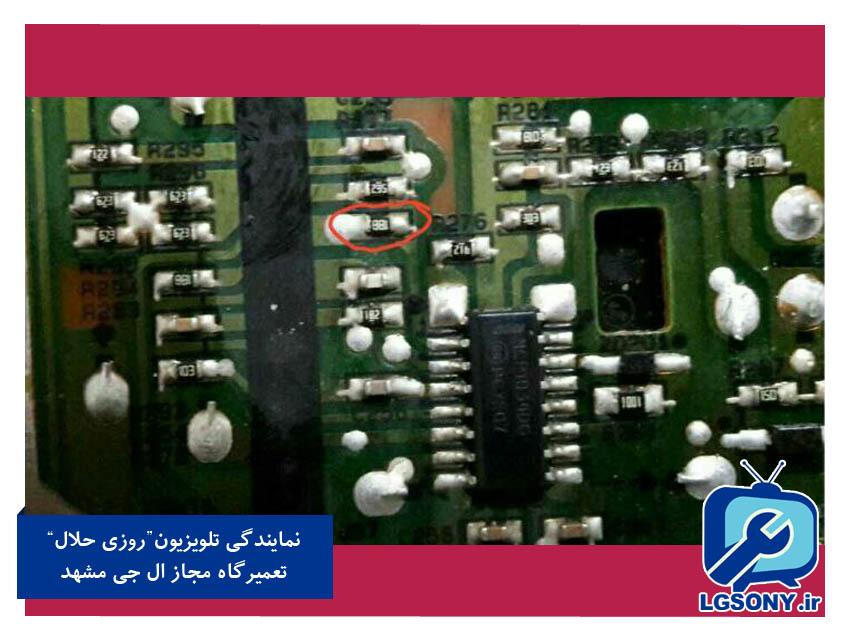

عیب یابی تلویزیون ال جی 55LB67000
نوع خرابی: کاهش ولتاژ در این مدل و مدلهای دیگر LB که دارای همین مدار پاور سوئیچینگ و اینورتر میباشند.
رفع مشکل: باید در قسمت اسیلاتور راه انداز اینورتر مقاومتهای SMD که به صورت پشت سرهم نصب شده اند و مقاومتهای R284 به پایه 2 آی سی NCP1034DG که هر کدام حدود 1.5 تا 1.8 کیلو اهم میباشند را خارج و به جای آنها 2 عدد مقاومت 3.3 کیلو اهم نصب میکنیم. با این روش کاهش ولتاژ بین 3 الی 4 ولت در هر ورودی بکلایتها خواهیم داشت.

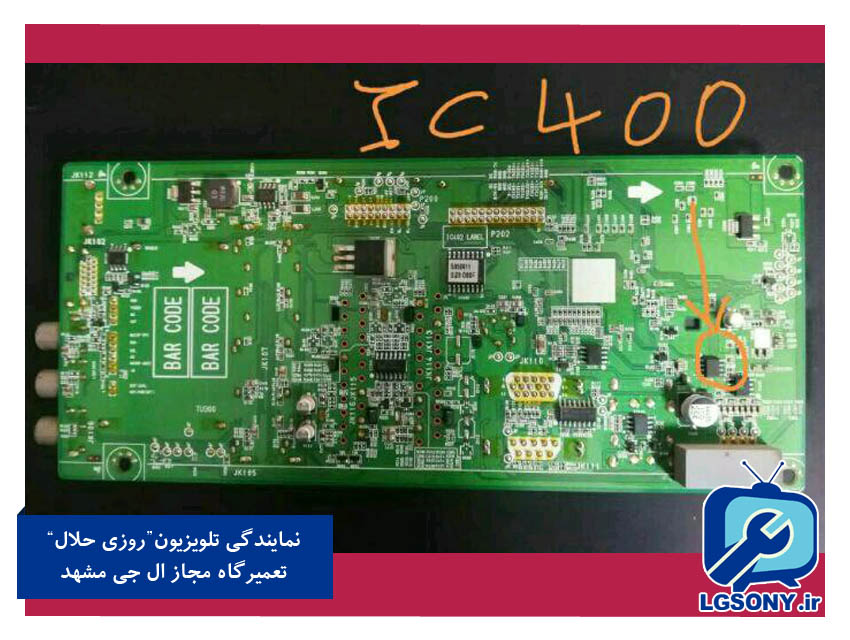

خرابی تلویزیون پلاسما ال جی مدل 42PT350R
نوع خرابی: تصویر فقط پرده صورتی زده و هیچ چیز دیگری معلوم نیست.
رفع خرابی: با فلش زدن آیسی به شماره لوکیشن مربوطه در برد ایراد برطرف شد.
“نمایندگی تعمیرات تلویزیون مشهد”

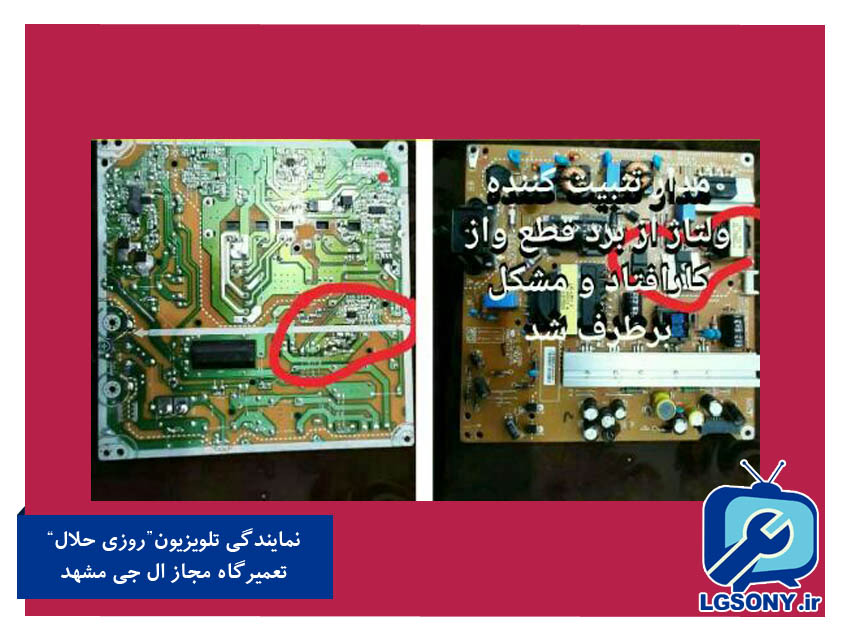

عیب یابی تلویزیون LED ال جی مدل 42LB5610
نوع خرابی: خاموش کامل است.
رفع خرابی: این عیب بسیار مهم است و برای آموزش و یا کسب اطلاع بیشتر در این صفحه قرار داده میشود.
بررسی شد که بعد از قسمت دیود پل یکسو کننده که ولتاژ DC را منتقل میکند اختلاف پتانسیل (ولتاژ) بین دوسر خازن کورتاژ صافی وجود ندارد و مدار کامل اتصال و شورت شده است.
پس از بررسی مشخص شد که ترانزیستور فت با شماره لوکیشن Q601 و آی سی راه انداز و چند مقاومتی سطحی این قسمت در مدار تثبیت کننده ولتاژ سوخته و شورت میباشد.
که با خارج کردن ترانزیستور شورت شده و آی سی راه انداز مدار این قسمت از برد و قطع کامل ولتاژ DC ورودی به این قسمت از برد و نصب فیوز ولتاژ AC ورودی و خارج شدن کامل این مدار از برد پاور، مشکل برطرف شد و دستگاه کاملا آماده به کار شد.

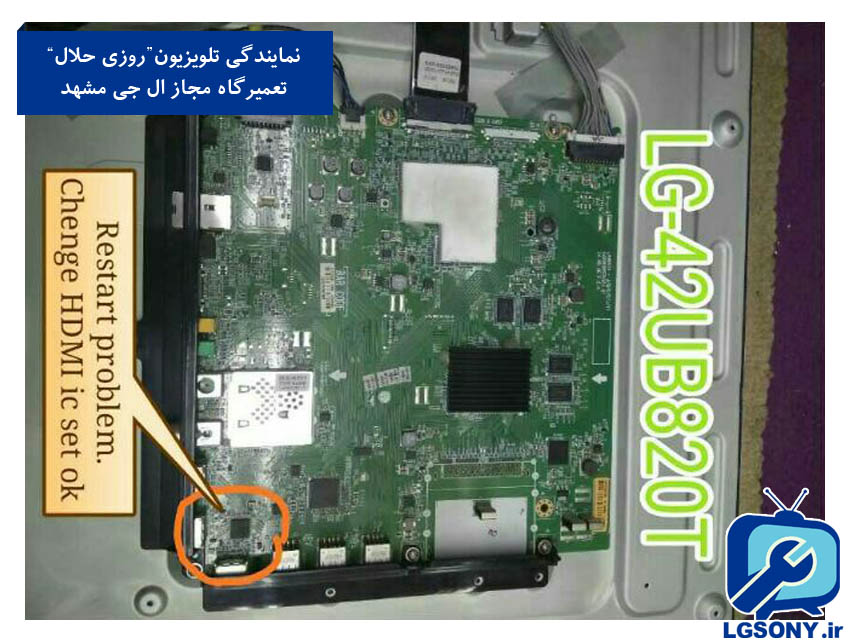

خرابی تلویزیون ال جی LG مدل 42ub820t
نوع خرابی: ریستارت میشود.
رفع خرابی: تعویض آیسی مشخص شده در تصویر.
“روزی حلال” بزرگترین و مجهزترین نمایندگی تلویزیون در سطح شهر مشهد است.

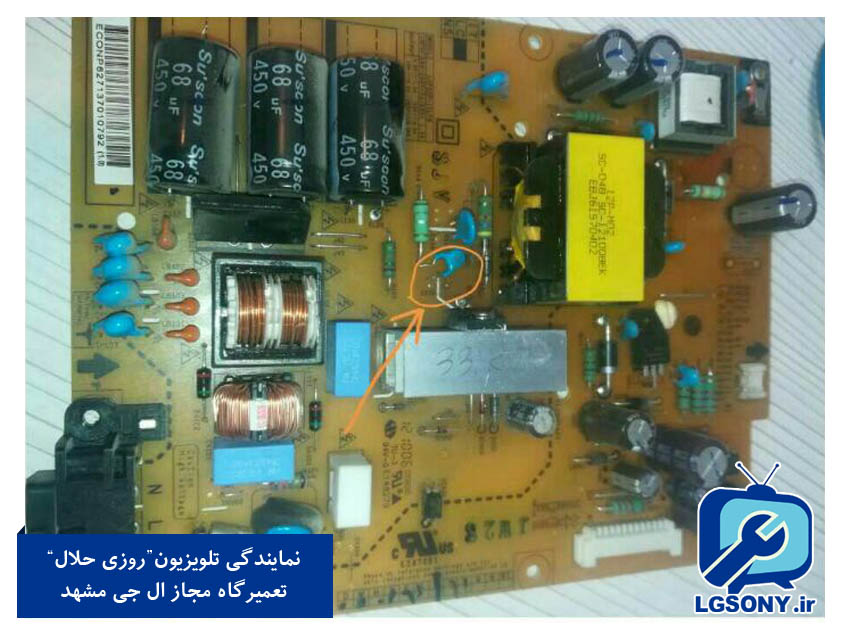

عیب یابی تلویزیون ال جی مدل 42LS3150
نوع خرابی: تلویزیون خاموش است.
رفع مشکل: ایراد در برد پاور و از سوختن فیوز و خازن ضربه گیر آبی رنگ به مقدار 331K در لوکیشن مربوطه xxx میباشد.
“گروه فنی و مهندسی تعمیرات تلویزیون الجی مشهد.”

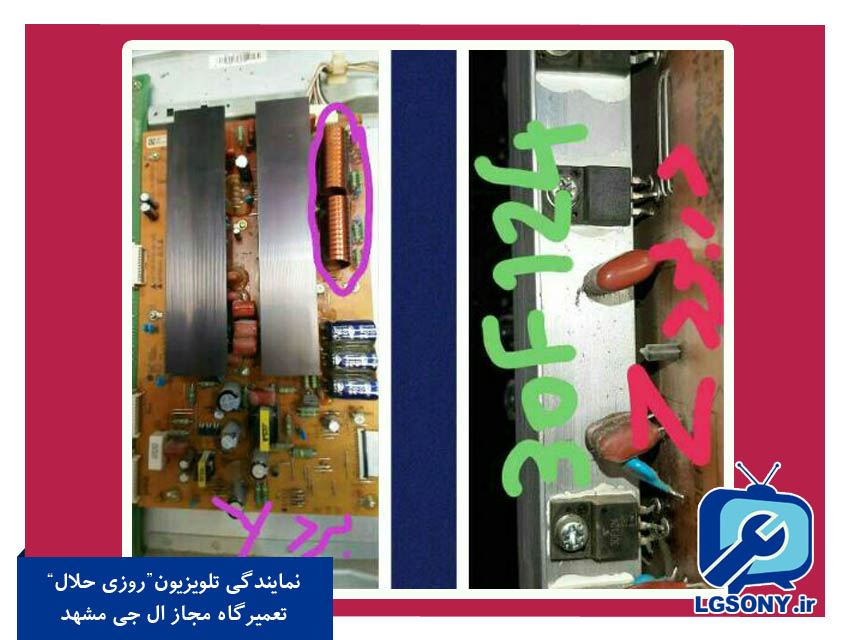

ایراد اپیدمی در تلویزیون های پلاسمای ال جی مدلهای 42J350 – 42T350 – 42T351
نوع خرابی: بر اثر لحیم سردی (قلع مردگی) در برد Y و برد Z آنها باعث سوختن دو ترانزیستور فت در برد Z به شماره 30F124 میشود.
رفع مشکل: این ایراد فنی یکی از عیوب بسیار مهم است که خیلی از تعمیرکاران و تکنیسین ها دقت نکرده و فقط دو ترانزیستور را تعویض میکنند.
مخصوصا پایه های سلفهای بزرگ در برد Y دچار قلع مردگی شده و به وضوح پیدا نیست.
که باید هر دو برد y و z کاملا لحیم کاری مجدد شوند و بعدا دو ترانزیستور 30F124 تعویض شوند تا عیب به کلی برطرف گردد.
بی توجهی به این مسئله باعث عمر کم این دو ترانزیستور بین 1 تا 30 روز در دستگاه خواهد بود.

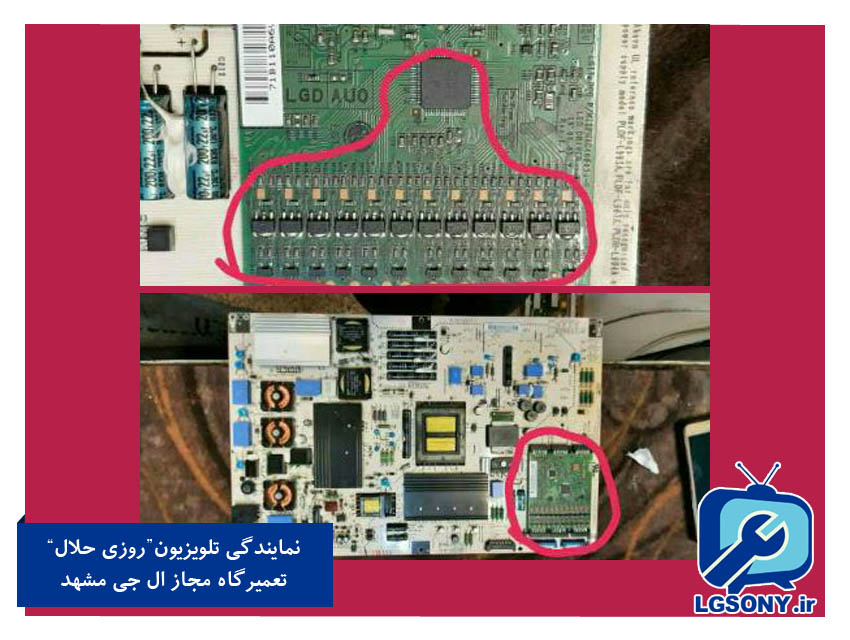

خرابی تلویزیون ال ای دی ال جی مدل 42LED4600
نوع خرابی: در دستگاه فوق صدا وجود دارد ولی یک لحظه نور می آید و سپس قطع میشود.
رفع مشکل: بررسی شد که در قسمت برد اینورتر بکلایت به علت قلع مردگی ترانزیستورهای فت خروجی و همچنین آی سی اسیلاتور این قسمت در لوکیشن مربوطه و شماره اختصاصی AS3693B دچار مشکل شده است. با لحیم کاری و هیتر گرفتن این قطعات مشکل برطرف گردید.

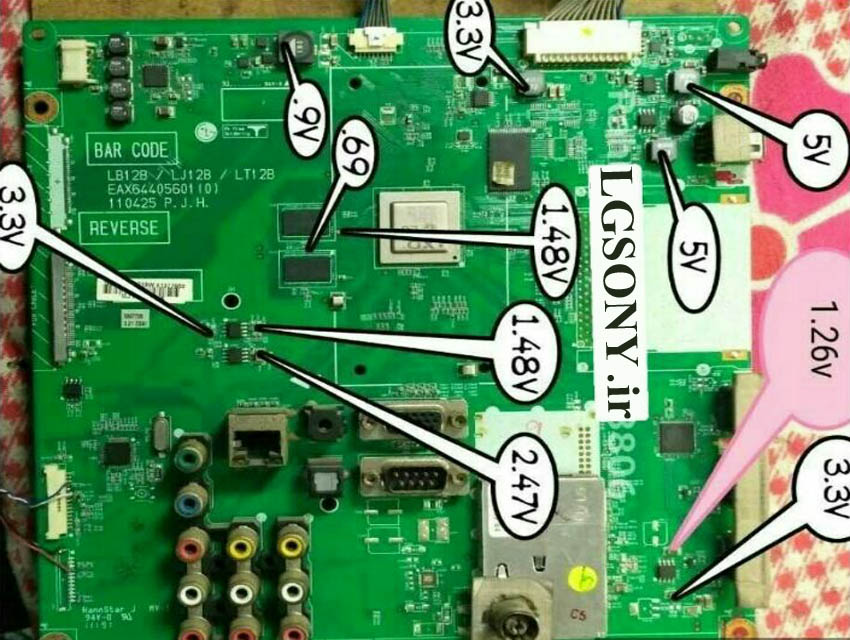

عیب یابی تلویزیون ال جی مدل 42LV3710
نوع خرابی: نمودار ولتاژ در مین برد جهت عیب یابی در خرابی های پیش آمده را در تصویر ببینید.
نمایندگی تلویزیون “روزی حلال” خدمات مجاز تعمیرات صوتی و تصویری در مشهد.
آدرس: مشهد – بلوار مدرس – بین مدرس 3 و 5

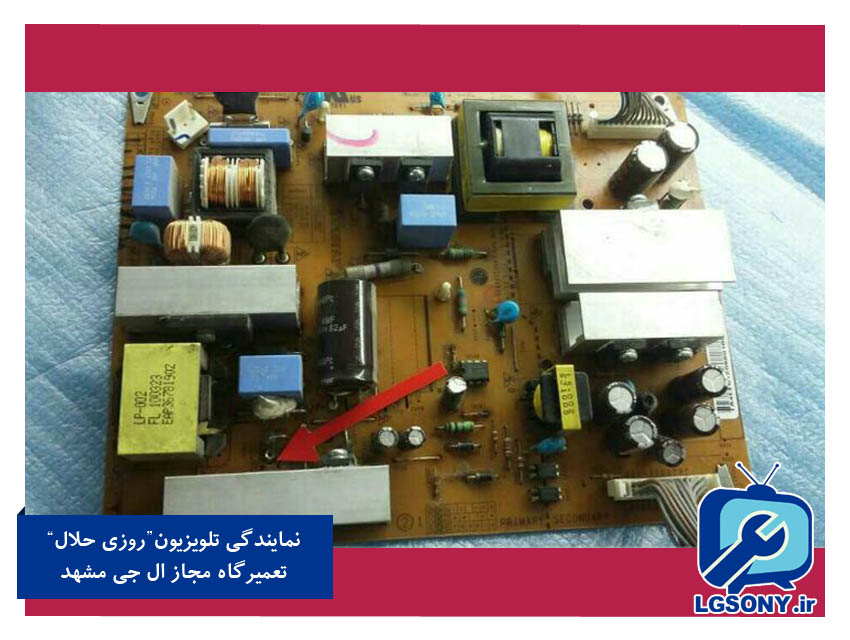

ایراد تلویزیون LCD ال جی مدل 26LCD3
نوع خرابی: خاموشی کامل.
رفع مشکل: علت خرابی پاور ماسفت شماره 13n60 در لوکیشن مربوطه فیوز.
تعمیرگاه تخصصی تعمیرات تلویزیون ال جی در مشهد.

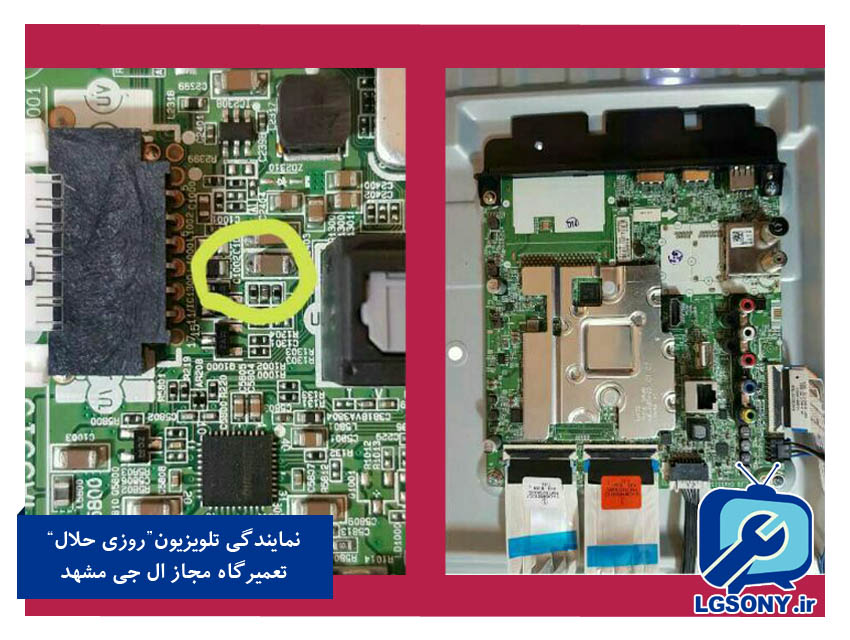

مشکل تلویزیون ال جی مدل 55UM7100
نوع خرابی: خاموش است و پاور برق نگه میدارد، ولتاژها کلا قطع است.
رفع مشکل: در نگاه اول ایراد پاور نشان میدهد. ولی با عیب یابی دقیق مشخص شد روی مین برد خازن C1002 یکسر شده و با تعویض آن ایراد برطرف شد.
نمایندگی تلویزیون “روزی حلال” در مشهد.

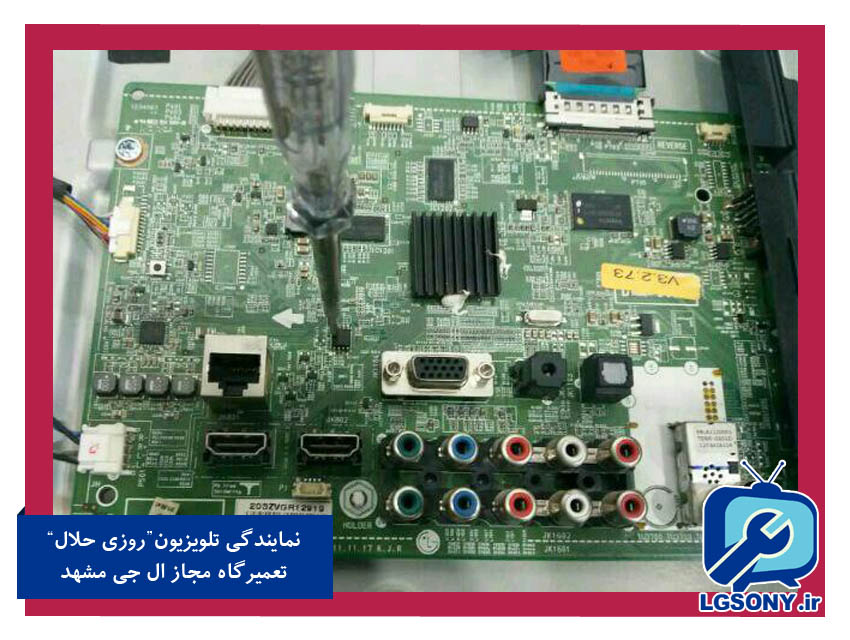

خرابی تلویزیون ال ای دی ال جی مدل 42LS46000
نوع خرابی: روشن نمیشود همه ولت ها را داریم. پاور سالم چراغ استندبای خاموش است.
رفع مشکل: بعد از بررسی عیب در مین و آیسی 25Q80 بود در لوکیشن مربوطه که با تعویض آیسی دستگاه روشن شد.
خدمات مجاز تعمیرات تلویزیون الجی “روزی حلال”
راهکار تبدیل جایگزینی تیکان ال جی LG
یک راهکار برای تبدیل جایگزینی تیکان ال جی وجود دارد، پنل 42LV37100 تیکان آبی قابل نصب بر روی 42LS46000 تیکان آبی میباشد.
البته فقط باید تیکان 42LS رو پنل 42LV بردارید بدون هیچ تغییری جواب میدهد.

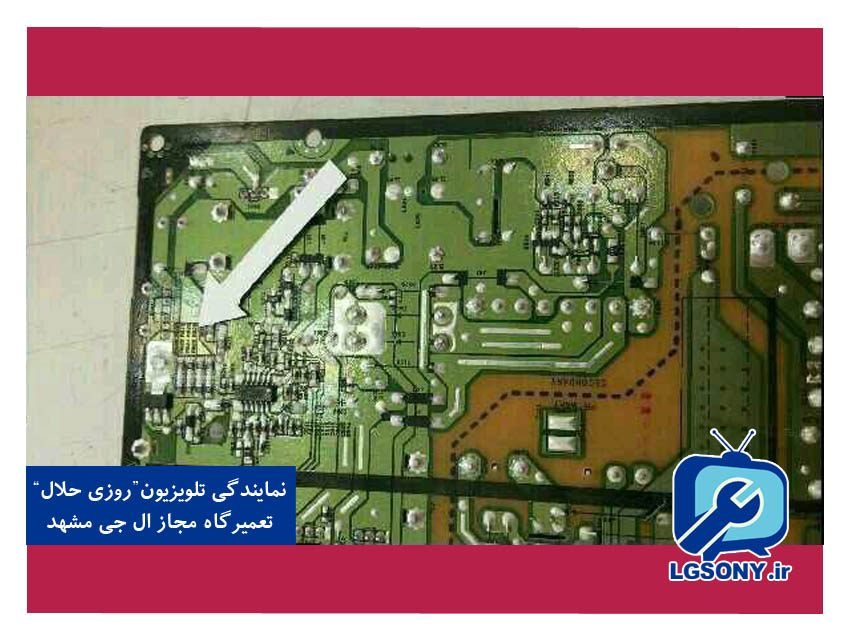

اصلاحیه تلویزیون LED ال جی مدل 42LN5420
نوع خرابی: اصلاحیه بکلایت
رفع مشکل: 1. در هر لاین LED فابریک 10 عدد قرار داده که با اضافه کردن هر لاین 3 عددی جمعا 65 عدد قرار میگیرد. هم کیفیت بالا میرود و هم فشار کمتری به LED ها میآید.
2. دو مقاومت R829 و R825 را در برد پاور را حذف کنید.

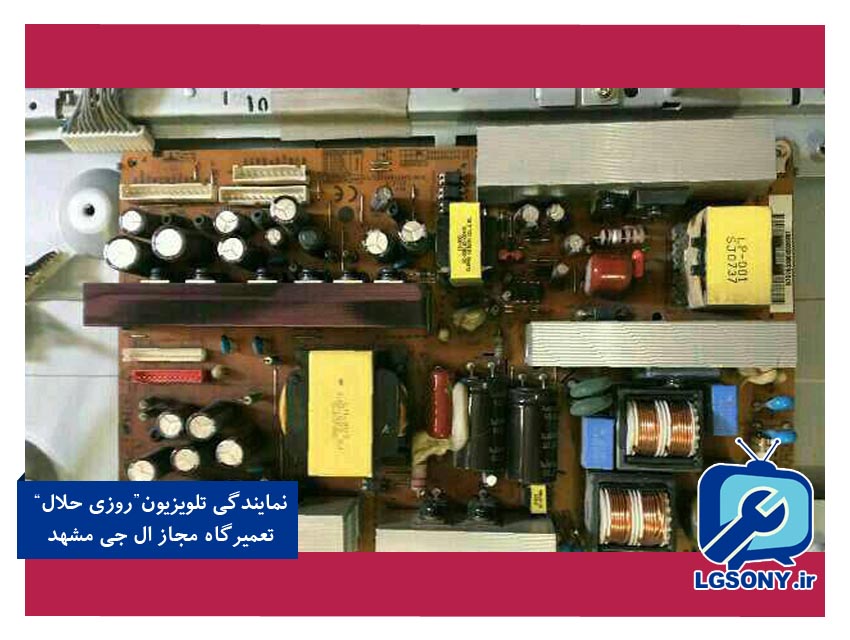

عیب یابی تلویزیون ال جی LCD مدل 32LC4R
نوع خرابی: روشن میشود. صدا و تصویر نیست.
رفع مشکل: محل عیب در پاور و خروجی اینورتر است. C122-223/680UF/35V
نمایندگی تعمیرات تلویزیون “روزی حلال” در مشهد.
عیب یابی تلویزیون پلاسما ال جی LG مدل PS42A410C1
نوع خرابی: دستگاه فاقد تصویر است.
رفع مشکل: ولتاژهای VS و VA موجود است. محل عیب در پاور اتصال کوتاه D5401-IN4007 میباشد.
“تعمیرگاه مجاز تلویزیون ال جی LG در مشهد”

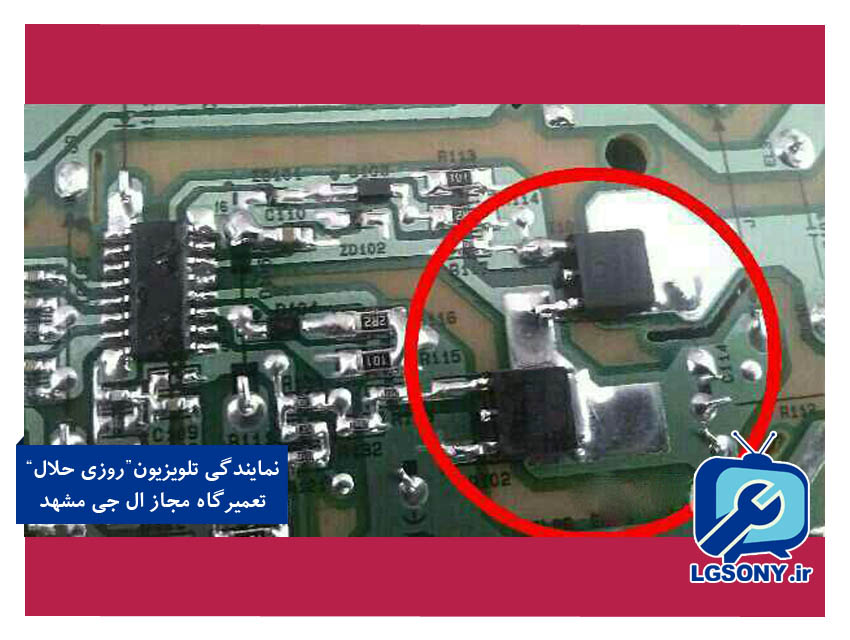

عیب یابی تلویزیون ال جی LED مدل 42LB5610
نوع خرابی: خاموش کامل است.
رفع مشکل: محل عیب در پاور فت های Q101-Q102

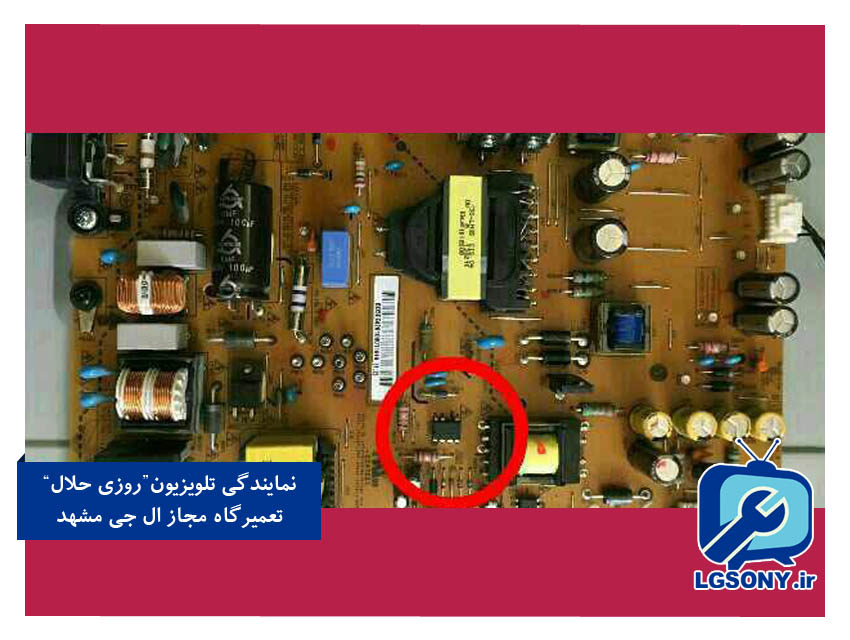

عیب دستگاه LED الجی مدل 47LN57000
نوع خرابی: خاموش کامل است.
رفع مشکل: محل عیب در پاور میباشد. IC501/3BR765J2
گروه فنی و مهندسی نمایندگی “روزی حلال”

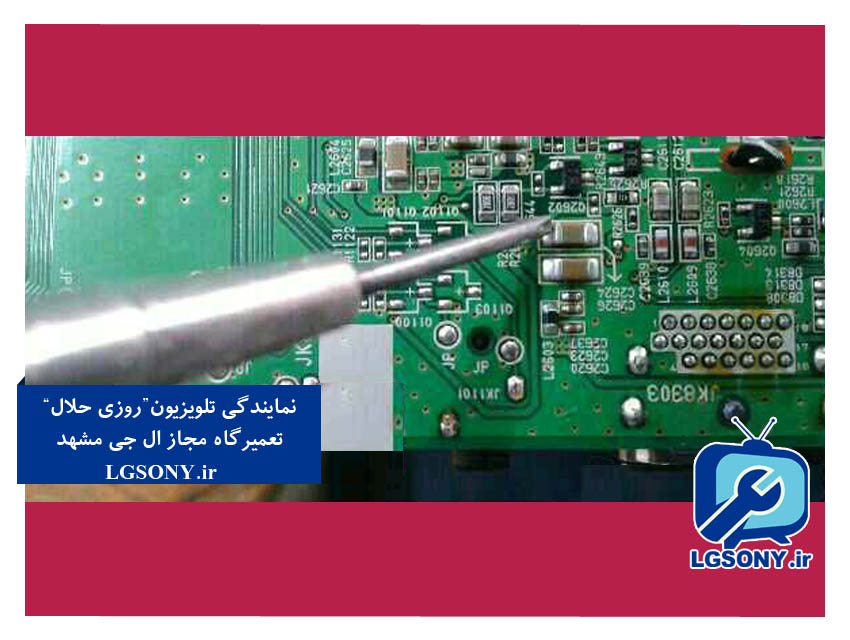

خرابی تلویزیون ال ای دی LG ال جی مدل 42LX6500
نوع خرابی: روشن نمیشود و CPU ریبال شده است.
رفع مشکل: علت اتصال کوتاه SMD/C2624 در مسیر 5 ولت پشت تیونر میباشد.

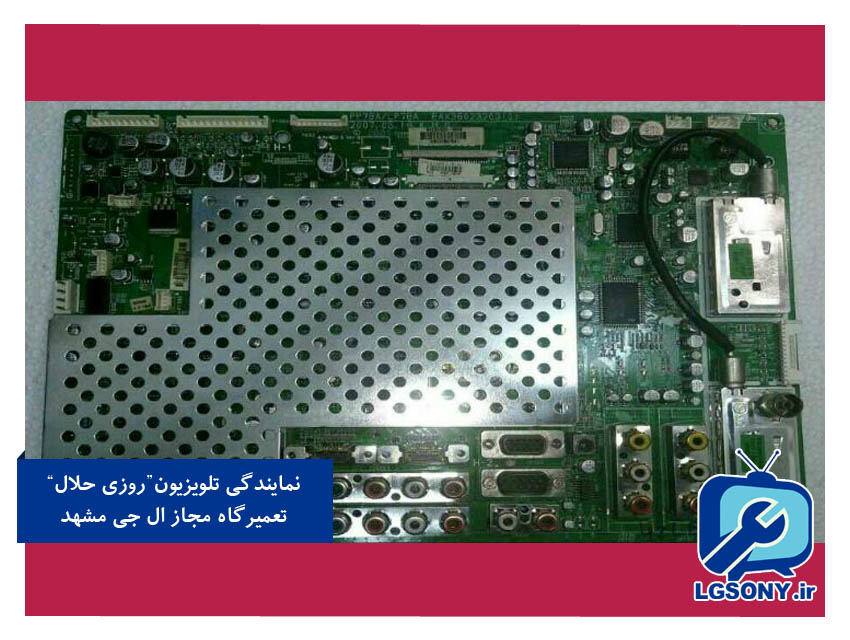

مشکل تلویزیون LCD ال جی مدل 32و37و42 LB5R
نوع خرابی: تصویر دارای خطوط رنگی و دانه های رنگی میباشد.
رفع مشکل: علت در پشت برد زیر CPU مقاومت های SMD 10/15/47/33 لوکیشن xxx چک شود تا معلوم شود کدام سردی لحیم دارد یا قطع است. باید مقاومت دقیق اندازه خودش باشد. معمولا 33/15 اهم.

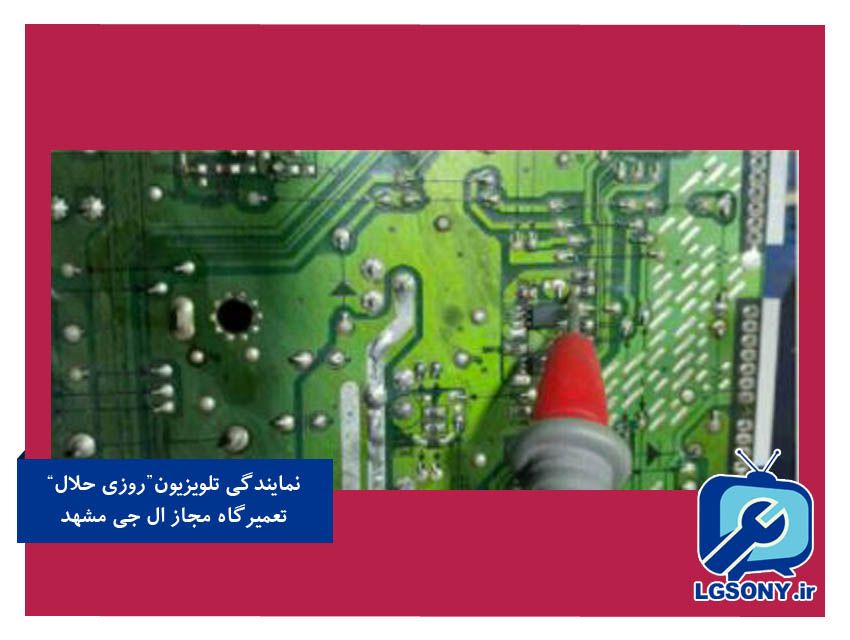

خرابی تلویزیون پلاسما ال جی LG مدل 50PA4500
نوع خرابی: تصویر نسبتا تاریک و دارای رنگدانه است.
رفع مشکل: دو عدد مقاومت smd در پشت برد 2/2اهم با لوکیشن های مربوطه سوخته یا تغییر اهم داده اند. با تعویض شان مشکل برطرف شد.
تماس با نمایندگی تعمیرات تلویزیون “روزی حلال” در مشهد
نمایندگی تلویزیون “روزی حلال” در مشهد آماده ارائه خدمات تعمیرات مجاز تلویزیون الجی LG میباشد.
