آشنایی با چند ایراد تلویزیون پاناسونیک panasonic+رفع ایراد
ما به عنوان نمایندگی تعمیرات تلویزیون چند ایراد تلویزیون پاناسونیک را در اینجا مورد بررسی قرار داده و موارد رفع ایراد آنها را نیز شرح میدهیم.
نمایندگی “روزی حلال” در مشهد کلیه خدمات مجاز تلویزیون های LCD – LED – OLED و QLED در انواع سایزهای بزرگ و متوسط را با ضمانت تعمیر می نماید و گارانتی میکند.
لطفا با ما همراه باشید تا شما را با چند ایراد تلویزیون های پاناسونیک Panasonic آشنا نماییم و همچنین چگونگی روش تعمیر موارد خرابی را مطرح می نماییم.
چند ایراد تلویزیون پاناسونیک panasonic + رفع ایراد

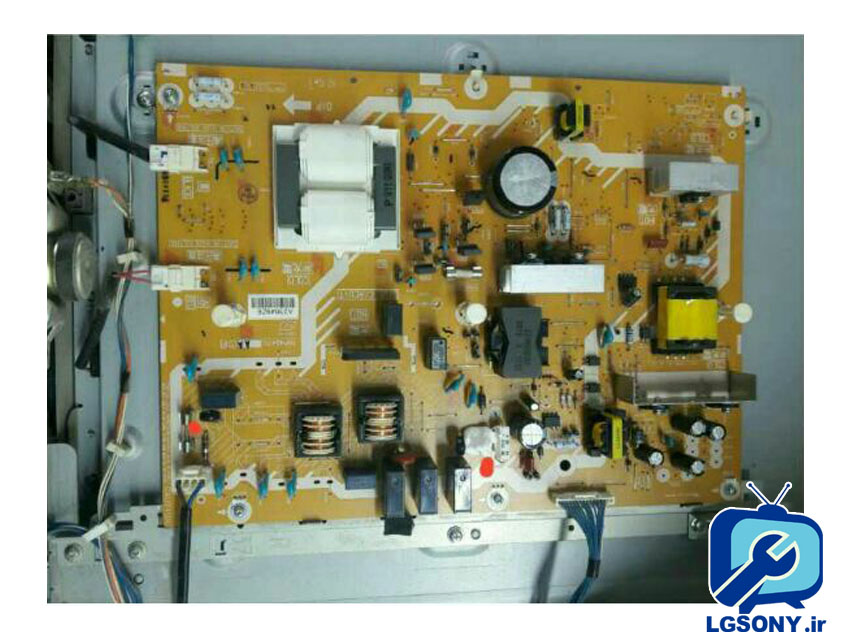

ایراد LCD پاناسونیک TH_L37U20R
نوع ایراد: خاموش کامل، خرابی برد تغذیه.
رفع ایراد: قطعات معیوب برد مذکور پل دیود D7404 و آمپر F7001. توضیحات: از پل دیود مرغوب استفاده شود. ساخت بریج با دیود IN4007

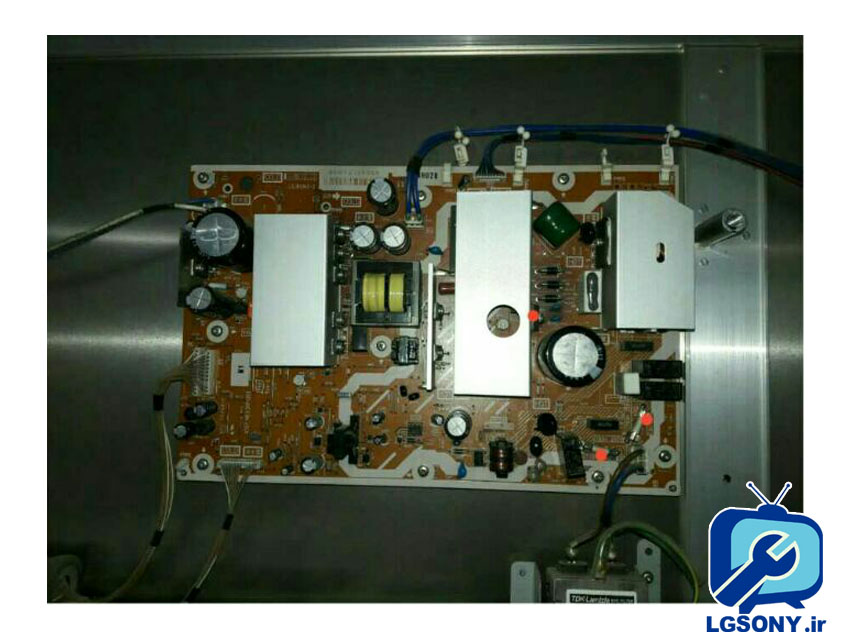

ایراد تلویزیون پلاسما پاناسونیک مدل TH_P50PV80MR
نوع ایراد: خاموش کامل، خرابی برد تغذیه.
رفع ایراد: قطعات معیوب در تلویزیون پلاسما و برد مذکور: Q404 RJK5020 – آمپر 8 – F 401/F 402
“نمایندگی تعمیرات تلویزیون مشهد – روزی حلال”

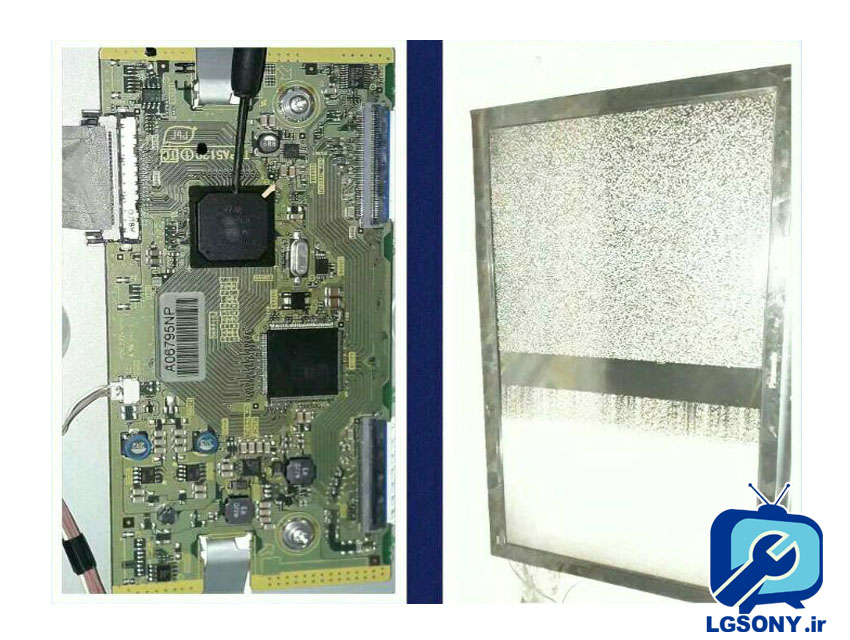

خرابی تلویزیون LCD پاناسونیک Panasonic مدل 42S20R
نوع ایراد: نصف تصویر خوب است اما در نصف دیگر یک خط سیاه پهن و همراه با سایه سفید روی تصویر است.
رفع ایراد: با حرارت دادن آیسی پردازشگر تیکان تصویر بهتر میشود و آیسی نیز تعویض گردید.

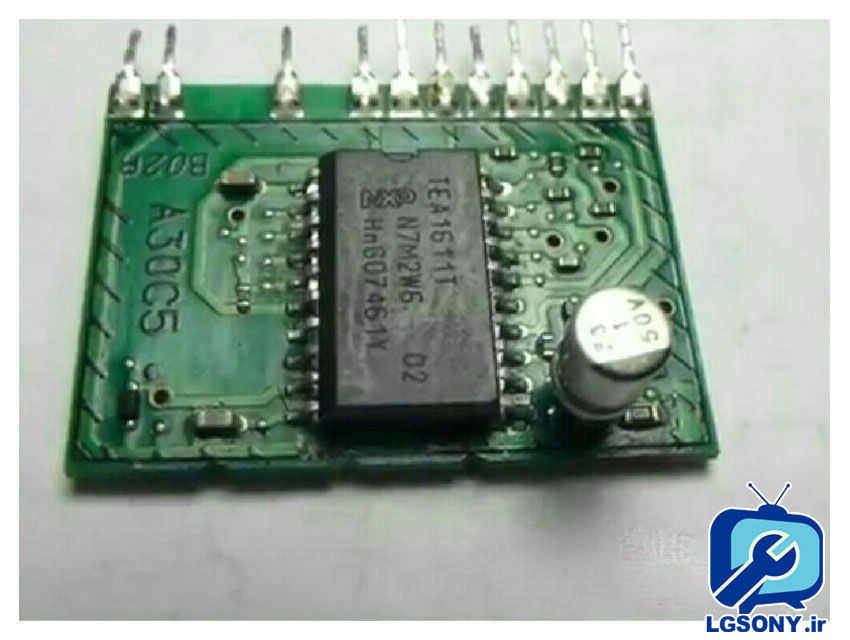

ایراد تلویزیون پلاسمای پاناسونیک مدل TH-50PY800MRA
نوع ایراد: روشن نمیشود، چراغ ال ای دی جلو 10 بار چشمک میزند.
رفع ایراد: در برد پاور IC TEA 1611 تعویض شود.
نمایندگی تلویزیون” روزی حلال” در مشهد.

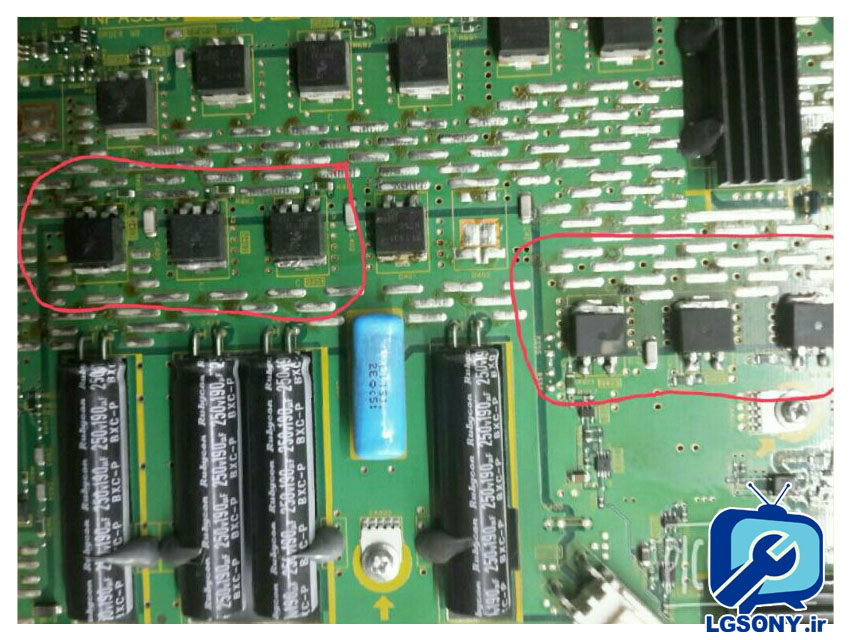

ایراد تلویزیون پلاسما پاناسونیک مدل P50ST30M
نوع ایراد: دستگاه روی استندبای است و روشن نمیشود.
رفع ایراد: سوختن 6 عدد فت در برد وایY.
30F131 – Q401/Q402/Q403
RJP30H2A – Q421/Q422/Q423

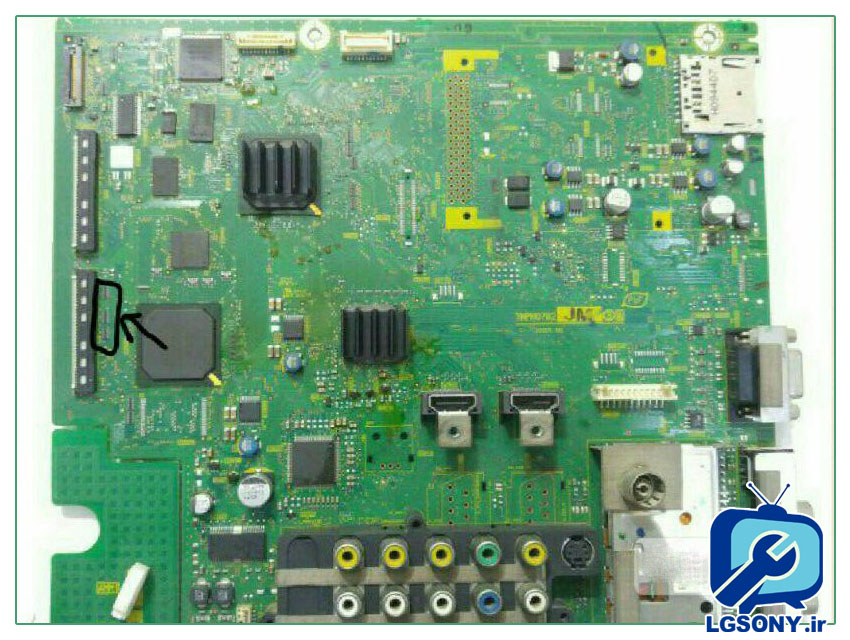

مشکل تلویزیون پلاسما Panasonic مدل 42C10R
نوع ایراد: نوار سیاه رنگ عمودی به اندازه 15 سانتی متر بر روی تصویر.
رفع ایراد: خرابی مقاومت خطی بر روی مین کنار سوکت فلت در مسیر بردهای C1 و C2 که هر کدام میتواند روی تصویر همچنین ایرادی بوجود بیاورد.

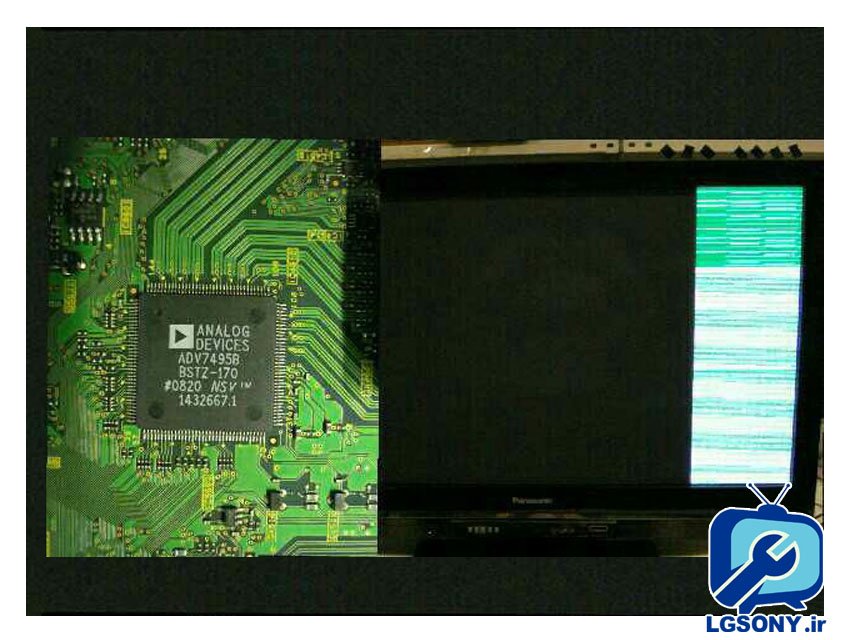

ایراد دستگاه پلاسما پاناسونیک Panasonic مدل 42PV80MR
نوع ایراد: تصویر ندارد، فقط یک نوار 10 سانتی عمودی در سمت راست تصویر است.
رفع ایراد: خرابی IC4510/ADV7495E در مین برد.
تلویزیون پلاسما پاناسونیک TH-42PV7
نوع ایراد: دستگاه خاموش است و روشن نمیشود.
رفع ایراد: خرابی در پاور Q406/RJK5020
نمایندگی تعمیرات تلویزیون “روزی حلال” در مشهد.
گروه فنی و مهندسی تعمیرات پاناسونیک
خرابی تلویزیون LCD پاناسونیک Panasonic مدل TH-42U20
نوع ایراد: پروتکت میکند، نشانگر پاور 4 چشمک میزند.
رفع ایراد: خرابی از رله RL101 در پاور است.
“تعمیرگاه مجاز پاناسونیک Panasonic در مشهد”

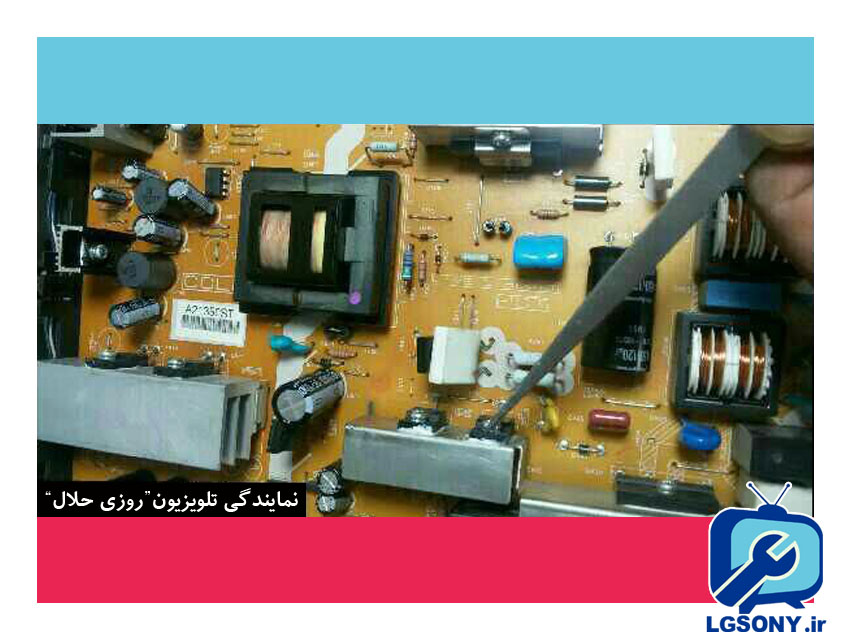

مشکل تلویزیون LCD پاناسونیک مدل TH-L32X10R
نوع ایراد: تلویزیون خاموش کامل است.
رفع ایراد: محل عیب پاور Q814-6N60 و فیوز است.

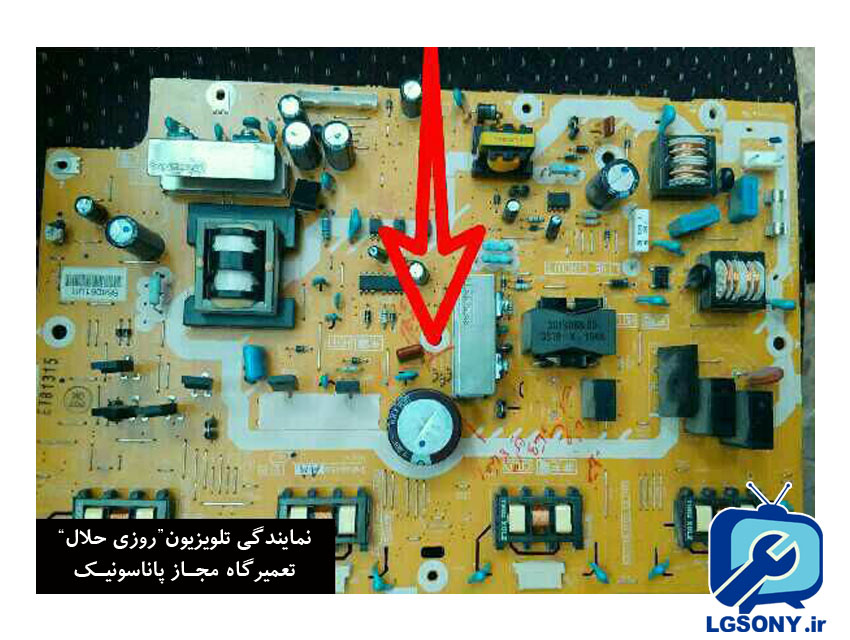

خرابی دستگاه ال سی دی پاناسونیک مدل 32X20R
نوع ایراد: دستگاه روشن نمیشود و از کار افتاده است. با روشن کردن آن یک چشمک میزند.
رفع ایراد: عیب بسیار حاد و ظریف در قسمت پاور مقاومت R7305 به مقدار 270K اهم دیگر سری میباشد و ولتاژ 300 ولت اصلی را کاهش داده و به آی سی راه انداز اصلی پاور ولتاژ میرساند که با تعویض آن مشکل رفع شد و دستگاه روشن شد.

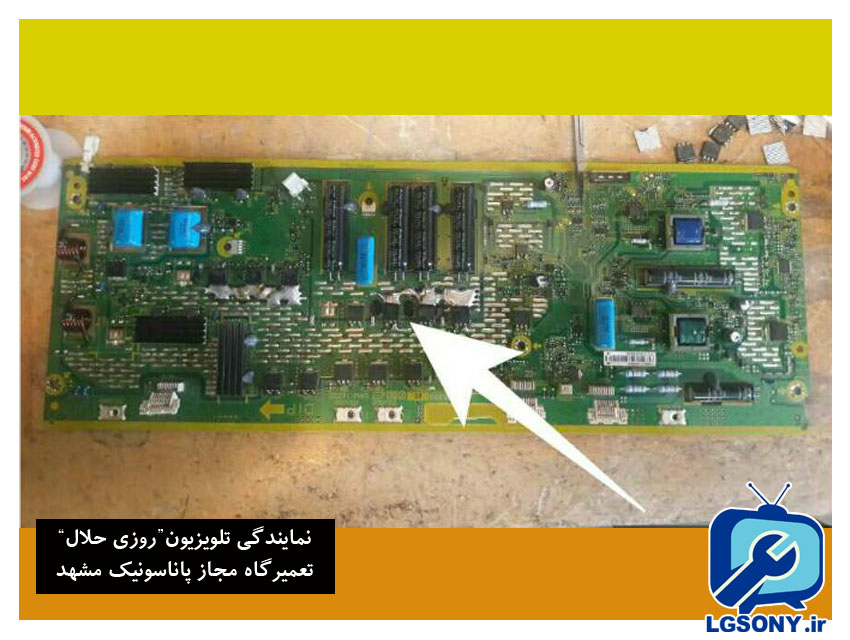

ایراد تلویزیون پاناسونیک TH-P50VT30R
نوع ایراد: خرابی کامل دستگاه. لامپ قرمز 7 چشمک میزند.
رفع ایراد: در برد SN برد سمت چپ یا برد Y فت Fet های به شماره های Q421-Q422-Q423 و Q401 – Q402-Q403 همه به شماره 30F131 سوخته بود که با تعویض درست شد.

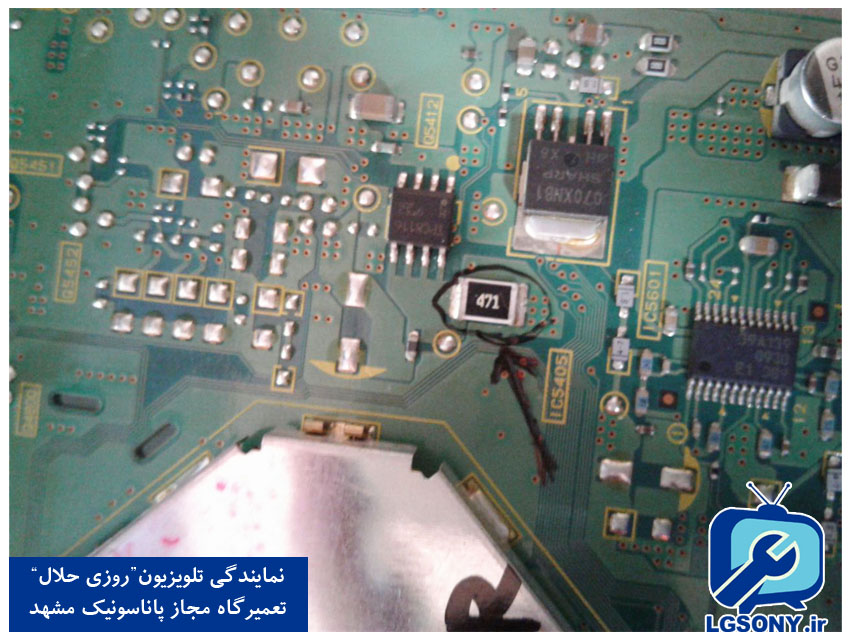

ایراد تلویزیون LCD پاناسونیک مدل TH-32A10R
نوع ایراد: بعد از مدتی کارکردن دستگاه پشت سرهم چندبار خاموش و روشن میشود.
رفع ایراد: تغییر اهم مقامت 470 به 514 اهم در مین بین Q5412 و ic5405
“نمایندگی تعمیرات تلویزیون روزی حلال در مشهد”
چند خرابی های رایج دیگر از تلویزیون های پاناسونیک Panasonic + رفع ایراد
دستگاه پلاسما پاناسونیک Panasonic
نوع ایراد: بعد از چند دقیقه روشن شدن صدای سوت فرکانس بالا شنیده میشود و خاموش میشود.
رفع مشکل: ایراد از اینورترمستر خازن های C18/19
ایراد تلویزیون ال سی دی پاناسونیک مدل THL32C20R
نوع ایراد: با زدن پاور رله وصل میشود، اما روشن نمیشود و شروع به چشمک زدن میکند.
رفع مشکل: علت در پاور خرابی R7305 270K است که قطع میشود.
ایراد دستگاه crt پاناسونیک مدل TX-29fG20R
نوع ایراد: به محض روشن شدن صدای ناهنجار داره وقتی روشن بشه بعد یک دقیقه بدون مشکل کارمیکند.
رفع مشکل: اصلاحیه: تغییر R453 از صفر به 100 اهم و R632 از 5.6k به 6.8k
ایراد دستگاه پلاسما پاناسونیک مدل 42PV7HS
نوع ایراد: هنگام خارج شدن از استندبای در برد پاور صدای سوت شنیده میشود.
رفع مشکل: خرابی Q104 خرابی خازن های عدسیc122-123 ظرفیت 102k خرابی R6025
خرابی در تلویزیون crt پاناسونیک 34p180RB
نوع ایراد: خاموش. بازدن پاور صدای رله بگوش میرسد و روشن میشود که با زیاد کردن سکرین خط برگشت هم ظاهر میشود اما به مدت خیلی کوتاه و خاموش میشود.
رفع مشکل: خرابی رگلاتور 9 ولت به شماره BA00BC0WT
لوکیشن XXX
ایراد دستگاه سینما خانگی پاناسونیک مدل SA-PT857
نوع ایراد: وقتی پاور زده میشود لحظه ایی روشن میشود و پروتکت میکند.
رفع مشکل: قفل شدن fan و تعویض آن.
مشکل تلویزیون پاناسونیک مدل 32c10m2
نوع ایراد: خاموش کامل و تیک تیک از پاورشنیده میشود.
رفع مشکل: خرابی ic801/mp2b6120
ایراد تلویزیون LCD پاناسونیک مدل 42u20R
نوع ایراد: خاموش است و ده چشمک میزند.
رفع مشکل: خرابی چهار عدد فت در اینورتر Q201/202/203/204/FDD8447L
ایراد دستگاه LCD پاناسونیک مدل THL32X20R
نوع ایراد: 10ده چشمک میزند روشن نمیشود.
رفع مشکل: خرابی Q7703و R7306/210k
نمایندگی تعمیر تلویزیون پاناسونیک مشهد.
مشکل تلویزیون CRT پاناسونیک مدل 29f225r
نوع ایراد: دستگاه روشن میشود و تصویر هم کامل داریم صدا هم هست ولی با پر نور شدن فیلم یا صفحه از 4 طرف جمع و خاموش میشود لامپ جلو چشمک میزند.
رفع مشکل: آی سی پاور STRW6756
ایراد تلویزیون پلاسماه پاناسونیک مدل pv70m50
نوع ایراد: تمامی ولتاژها OK است صدا دارد ولی تصویر ندارد.
رفع مشکل: دربرد مین خرابی مقاومتهای خطی در مسیرسوکت کابل مین به برد لاجیک که فاقد لوکیشن هستند.
ایراد دستگاه پلاسما پاناسونیک مدل 50PV80MR
نوع ایراد: تقریبا یک سوم قسمت پایین تصویر مخصوصا در ورودی های HDMI دارای برفک میباشد.
رفع مشکل: در مین ic8503 معیوب بود.
خرابی تلویزیون پلاسما پاناسونیک مدل p42st30r
نوع ایراد: خاموش است 7 چشمک میزند.
رفع مشکل: خرابی ۲عدد ترانزیستور با لوکیشن Q300/301/R6015ANX در پاور
ایراد LCD پاناسونیک مدل TH-L32C3M
نوع ایراد: چراغ پاور سبز میشود با کنترل فرمان میگیرد ولی صدا و تصویر ندارد. بک لایت هم ندارد(رعد برقی)
رفع مشکل: تعویض IC3001/R2A11023F در مین
نمایندگی تعمیرات تلویزیون پاناسونیک Panasonic.
“روزی حلال” مجهزترین تعمیرگاه تلویزیون در مشهد میباشد.
ایراد دستگاه ال ای دی پاناسونیک TH-L42 E5R
نوع ایراد: با خاموش و روشن شدن هر وسیله برقی حتی لامپ کم مصرف خاموش و روشن میشود.
رفع مشکل: خرابی سه عدد فتوکوپلر در پاورpc/7301/7302/7303
خرابی تلویزیون ال سی دی پاناسونیک
مدل TH_L32S10R
نوع ایراد: بعد از روشن شدن 2 الی 3 بار برفک ظاهر میشود (بک لایت روشن میشود و خاموش میشود) سپس دستگاه خاموش شده و 1 چشمک مستمر میزند.
رفع مشکل: رفع سولفاته شدن اتصالات فلورسنتها و خرابی دو عدد ترانزیستور اینورتر در برد پاورQ7201/7202/k3667 و آی سی 7801/H7204
ایراد دستگاه crt پاناسونیک مدل TX-29fG20R
نوع ایراد: به محض روشن شدن صدای ناهنجار دارد وقتی روشن بشود بعد یک دقیقه بدون مشکل کار میکند.
رفع مشکل: اصلاحیه تغییرR453 از صفر به 100 اهم
و R632 از 5.6k به 6.8k
ایراد تلویزیون پلاسما پاناسونیک مدل TH42X20M
نوع ایراد: دستگاه چهار چشمک میزند و روشن نمیشود.
رفع مشکل: محل ایراد پشت برد پاور Q801/SMD است.
ایراد تلویزیون پاناسونیک مدل 132c10
نوع ایراد: ده چشمک میزند روشن نمیشود.
رفع مشکل: در کانکتورSD چسپیدن پین ها به گراند شدن ولتاژ3.3
خرابی دستگاه crt پاناسونیک Tx-29Fx20R
نوع ایراد: سه تا چهار بار صدای تیک از تغذیه سپس ال ای دی رنگش زرد میشود وروشن نمیشود.
رفع مشکل: شورت بودن دیود دامپر D556/RH3G
نمایندگی تعمیرات تلویزیون “روزی حلال” در بلوار مدرس مشهد.
ایراد تلویزیون پلاسما پاناسونیک مدل 50x20m
نوع ایراد: پاور قرمز و سبز میشود و خاموش با شش چشمک متوالی
رفع مشکل: خرابی فلات y به x که باید تعویض گردد.
خرابی تلویزیون Lcd پاناسونیک مدل TH-L32U20R
نوع ایراد: لامپ پاور روشن به محض استارت سبز شده و ده بار چشمک زده و قطع میشود.
رفع مشکل: سه عدد مقاومت R7303-7305-7306 همگی 270k اهم باید تعویض شود.
ایراد تلویزیون پاناسونیک مدل TH-L42u20x
نوع ایراد: ده بار چشمک میزند روشن نمیشود.
رفع مشکل: خرابی دو عد فت در مدار اینورتر به شماره FDD8447L
ایراد دستگاه پاناسونیک مدل TH42E30R
نوع ایراد: روشن میشود بکلایت هست و صدا، اما تصویر و لوگو ندارد.
رفع مشکل: نرم افزاری است با وارد شدن به منوی سرویس و انتخاب گزینه self check و تایید کردن و حل مشکل.
ایراد تلویزیون پلاسما پاناسونیک مدل 42x30r
نوع ایراد: تعویض smd/d308 که باید دیود فرمانسی 3 آمپر جایگزین شود.
رفع مشکل: تعویض smd/d308 که باید دیود فرمانسی 3 آمپر جایگزین شود.
ایراد تلویزیون پلاسما پاناسونیک مدل: TH-P42X50M
نوع ایراد: چراغ سبز شده روشن نمیشود.
رفع مشکل: در پاور Q16002/RJP30Y2A و Q16021/DG301 و Q16022/DG301
خرابی دستگاه ال سی دی LCD پاناسونیک مدل THL32X20R
نوع ایراد: تلویزیون ده بار چشمک میزند روشن نمیشود.
رفع مشکل: خرابی از Q7703 و R7306/210k میباشد.
ایراد تلویزیون Lcd پاناسونیک مدل 32c20r
نوع ایراد: ده 10 چشمک میزند و صدای تیک رله می‌آید.
رفع مشکل: R7303/7304/7305/270 اهم در پاور
ایراد تلویزیون ال سی دی پاناسونیک مدل TH-L42U20M
نوع ایراد: با زدن دکمه پاور رله چسپیده و بعد دو ثانیه دوباره رله آزاد میشود و دستگاه روشن نمیشود.
رفع مشکل: خراب بودن یکی از اینورترها که دو عدد فت معیوب داشت Q23/24/AK51NN که میشود 1J07KF بجای آن گذاشت.
ایراد تلویزیون پلاسما پاناسونیک P50ST30R
نوع ایراد: خاموش میباشد همراه با 7 چشمک
رفع مشکل: در برد SN دو عدد فت Q300/301 به شماره R6015Anx
مشکل تلویزیون پلاسما پاناسونیک مدل TH-P42UT30R
نوع ایراد: دستگاه روشن میشود و لامپ جلو فقط چند چشمک به رنگ سبز میزند و کامل خاموش میشود.
رفع مشکل: بررسی کامل گرید. در برد سمت چپ SN برد 2 ترانزیستور IGBT به شماره برد Q421 , Q422 به شماره های GT30F131 که 450 ولت 200 آمپر هست اتصال کامل بود.
ایراد تلویزیون ال ای دی پاناسونیک مدل TH-L42E5R
نوع ایراد: خاموش مطلق است فقط صدای وزه شدید از پشت دستگاه از روبرو شما راست به گوش میرسد.
رفع مشکل: دو عدد چوک اینورتر راه انداز بکلایت به شماره L100 و L101
ایراد تلویزیون پلاسما پاناسونیک مدل TH-P42A20R
نوع ایراد: خاموش کامل.
رفع مشکل: دیود smd در پشت برد پاور D408
عیب دستگاه نیم سوزشدن یک ال ای دی که اگر بخواهید دستگاه را بدون پنل به برق بزنید برای تست ال ای دی ها یا تیکان یا مین آسیب می بیند تنها راه تست تک تک ال ای دی ها با اهمتر است.
