آشنایی با 8 قطعه اصلی تلویزیون

آیا میدانستید یک تلویزیون چند قطعه اصلی دارد؟ و این قطعات اصلی کلیدی برای عملکرد صحیح و کارایی تلویزیون می‌باشند!

به طور کلی یک تلویزیون معمولاً از چندین قطعه اصلی تشکیل شده است که مهمترین آنها به ترتیب زیر میباشد:

• صفحه نمایش و نمایشگر(Display): این قسمت شامل تکنولوژی‌های مختلفی مانند LED، OLED یا LCD است که برای نمایش تصاویر استفاده می‌شود. اندازه، رزولوشن و کیفیت تصویر از جمله ویژگی‌های مهم این قسمت هستند.
• مدارهای الکترونیکی (Electronics Circuits): این شامل تمامی مدارهای الکترونیکی داخلی تلویزیون مانند مدارهای فرستنده، پردازشگر تصویر و صدا، آنتن و سایر قطعات الکترونیکی است.
• قسمت‌های صوتی (Audio Components): این شامل اسپیکرها و تقویت کننده‌های صوتی است که برای پخش صداهای مختلف استفاده می‌شوند.
• بخش‌های ورودی و خروجی (Input/Output Ports): برای ارتباط با دیگر دستگاه‌ها مانند کامپیوتر، کنسول بازی یا دستگاه‌های دیگر، تلویزیون دارای انواع درگاه‌های ورودی و خروجی مانند HDMI، USB، VGA و رابط‌های صوتی و تصویری است.

اما در ادامه مطلب، علاوه بر موارد فوق نمایندگی تعمیرات تلویزیون “روزی حلال” در مشهد؛ قطعات اصلی تلویزیون را با جزئیات بیشتر ارائه می کند.

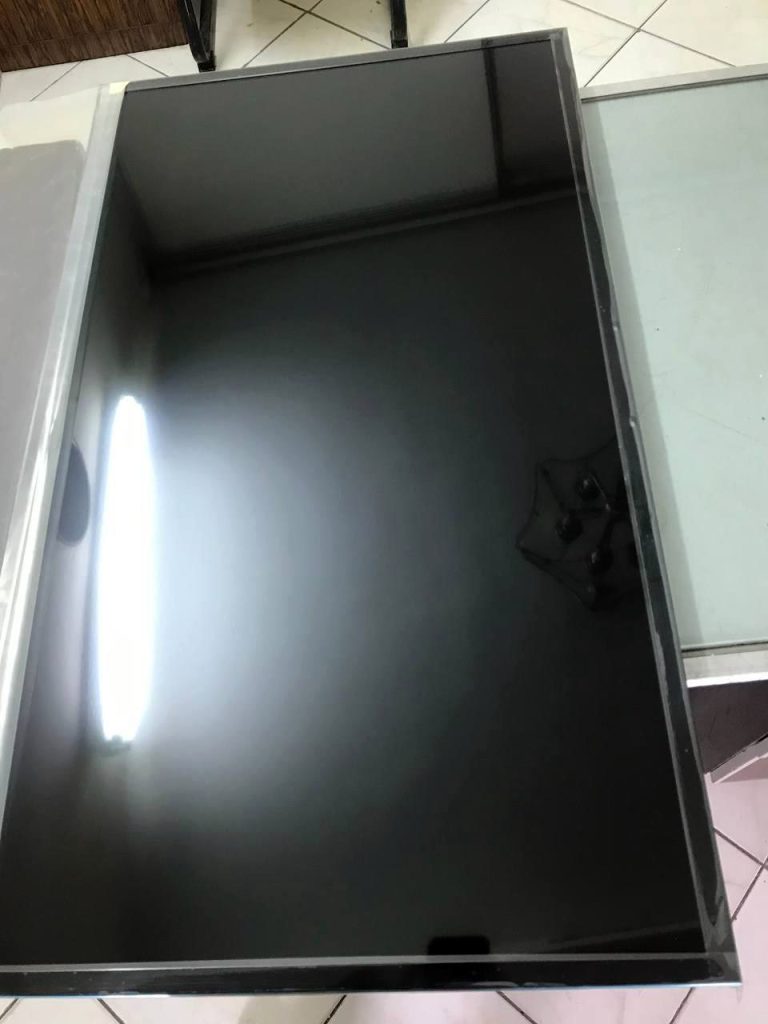

1- نمایشگر تلویزیون مهم ترین قطعه اصلی تلویزیون

نمایشگر تلویزیون یکی از مهم ترین اجزای تلویزیون هوشمند است که تصویر ویدیویی را نمایش می‌دهد.

نمایشگرهای تلویزیون معمولاً به دو نوع تقسیم می‌شوند: ال‌ای‌دی (LED) و ال‌سی‌دی (LCD) که LED یک نوع LCD است که با نور پس‌زمینه LED کار می‌کند.

این دو نوع نمایشگر با کیفیت تصویر و وضوح متفاوتی عرضه می‌شوند.

نمایشگرهای تلویزیون هوشمند امروزه به دلیل توانایی‌های خود اعم از رزولوشن بالا (مانند 4K و 8K)، نرخ تازه سازی بالا برای تجربه بازی، و قابلیت‌های هوشمند مانند اتصال به اینترنت، استریم محتوا، و استفاده از برنامه‌های مختلف، بسیار محبوب شده‌اند.

بعضی از ویژگی‌های مهمی که در نمایشگرهای تلویزیون به‌کار می‌روند عبارتند از:

• رزولوشن تصویر (مانند فول اچ‌دی، 4K یا 8K)
• نرخ تازه‌سازی تصویر (مانند 60 یا 120 هرتز)
• فناوری‌های تصویری مانند HDR (High Dynamic Range)
• قابلیت اتصال به اینترنت و پخش محتوای آنلاین
• فناوری‌های صوتی داخلی یا قابلیت اتصال به سیستم‌های صوتی خارجی
• اندازه نمایشگر و طراحی فیزیکی
• وضوح تصویر و زاویه دید

امروزه بسیاری از تلویزیون‌های هوشمند با انواع ویژگی‌های پیشرفته‌ای که ارائه می‌دهند، تجربه تماشای تلویزیون را به یک سطح جدیدی از کیفیت و راحتی رسانده‌اند.

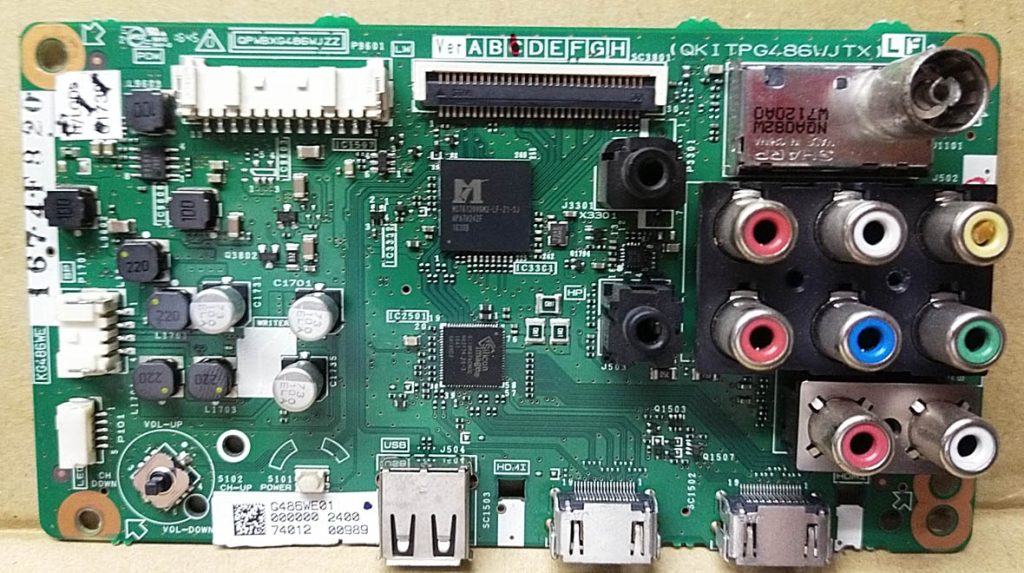

2- مادربرد تلویزیون یا مرکز فرماندهی تلویزیون!

مادربرد تلویزیون از دیگر قطعه اصلی تلویزیون است که به نظر ما مرکز فرماندهی تلویزیون هم محسوب میشود.

مین برد یا مادربرد (“Mainboard” یا “Motherboard”) معمولاً یک جزء مهم در ساختار تلویزیون‌های هوشمند است.

این قطعه یک مرکز کنترلی برای سخت‌افزار تلویزیون است و وظیفه‌هایی مانند پردازش تصویر و صدا، اتصال به ورودی‌های مختلف مانند HDMI و USB را انجام می‌دهد.

مادربرد همچنین وسیله ارتباط بین اجزا و تجهیزات مختلف نظیر پنل کنترل و واحد پردازشگر و تقویت‌کننده صدا و تصویر است.

در تلویزیون‌های هوشمند، مادربرد نقش مهمی در اجرای سیستم‌عامل، اپلیکیشن‌های مختلف و ویژگی‌های هوشمندی مانند اتصال به اینترنت و تلویزیون اینترنتی دارد.

به عنوان یک پردازشگر اصلی، عملکرد مادربرد به طور مستقیم تأثیر زیادی بر کارایی و کیفیت تصویر و صدا دارد.

مثل هر مادربرد کامپیوتری دیگر، مادربرد تلویزیون شامل قطعات مختلفی مانند پردازنده، حافظه، پورت‌های ارتباطی و سایر مؤلفه‌های سخت‌افزاری است و وظیفه‌های مختلفی را بر عهده دارد.

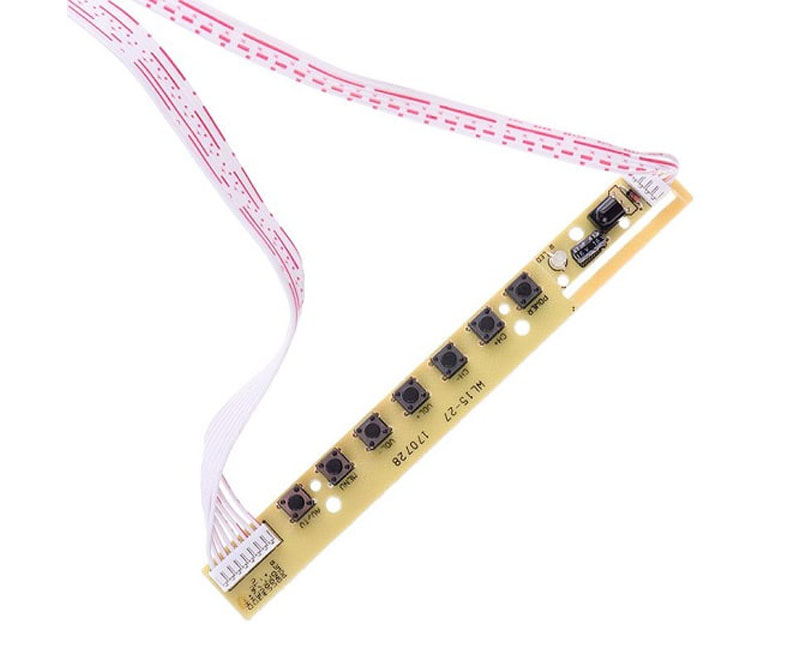

3- بردهای کنترل کننده صفحه کلید (Keypad Controller) تلویزیون

بخش‌های کلیدی در تلویزیون وجود دارند که با کمک آن‌ها می‌توان تنظیمات را انجام داد.

برد کنترل‌کننده صفحه‌کلید، یک بخش مهم است که از مجموعه‌ای به نام صفحه‌کلید تشکیل شده و دارای 7 کلید کاربردی است.

این کلیدها به کاربر این امکان را می‌دهند که تلویزیون را به سادگی کنترل کند.

عملیاتی نظیر روشن و خاموش کردن تلویزیون، تعویض کانال و تغییر حجم صدا با استفاده از این کلیدها قابل انجام است.

در واقع برد الکترونیکی می باشد که با استفاده از یک پردازنده قوی صفحه ال ای دی را کنترلر می نماید.

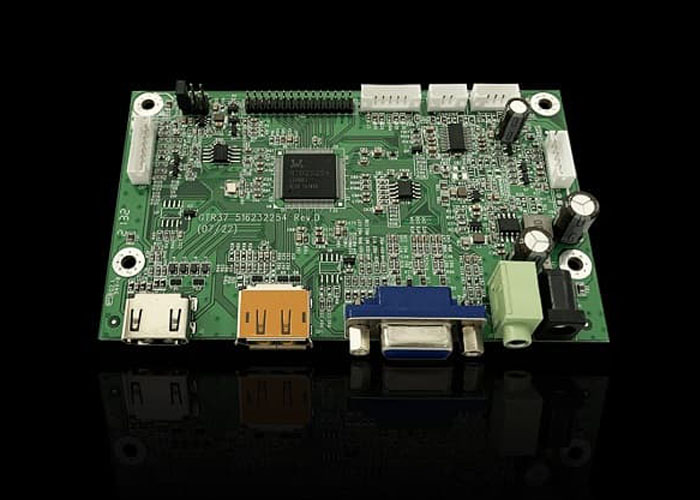

4- برد کنترل‌ کننده پنل ال‌ سی‌ دی LCD

برد کنترل‌ کننده پنل LCD که به‌عنوان کارت A/D نیز شناخته می‌شود، وظایف اصلی کنترل تمام عملکردهای پنل LCD را بر عهده دارد.

این برد به ورودی‌های مختلفی از منابع ویدئویی وصل می‌شود و وظیفهٔ نمایش آن را بر روی صفحهٔ نمایش LCD دارد.

صفحات نمایش LCD برای عملکرد بهینه به یک سیستم‌عامل خاص نیاز دارند و تمامی سیستم‌های ال سی دی یکسان نیستند.

بنابراین، هر کنترل‌کننده باید با یک سیستم‌عامل خاص برای پنل ال سی دی LCD خودسازگار باشد.

مثال: پین LVDS بین مدل‌ها و برندهای مختلف LCD متفاوت است.

با استفاده از برد کنترل از راه دور، شما می‌توانید به‌ راحتی به تنظیمات این برد دسترسی پیدا کنید و آن را به‌صورت دلخواه پیکربندی کنید.

برنامه‌های کنترل کننده (Remote Control Codes) یا همان بردهای کنترل کننده (Remote Control Boards)، کدهایی هستند که به وسیله تلویزیون یا دستگاه های دیگر الکترونیکی شناخته می‌شوند تا امکان کنترل آن‌ها از راه دور توسط یک کنترل از راه دور (Remote Control) را فراهم کنند.

این کدها به طور معمول توسط تولیدکنندگان برای هر مدل خاص از تلویزیون یا دستگاه الکترونیکی ارائه می‌شوند تا کاربران بتوانند دستگاه خود را از راه دور کنترل کنند.

برای فعال سازی چنین کدهایی، آن کدها را به منظور کنترل دستگاه مورد نظر، به کنترل از راه دور داده میشود.

عملاً، این کدها مانند رمزهایی عمل می‌کنند که توسط تلویزیون یا دستگاه الکترونیکی شناخته می‌شوند تا دستورهای کنترلی را دریافت کنند.

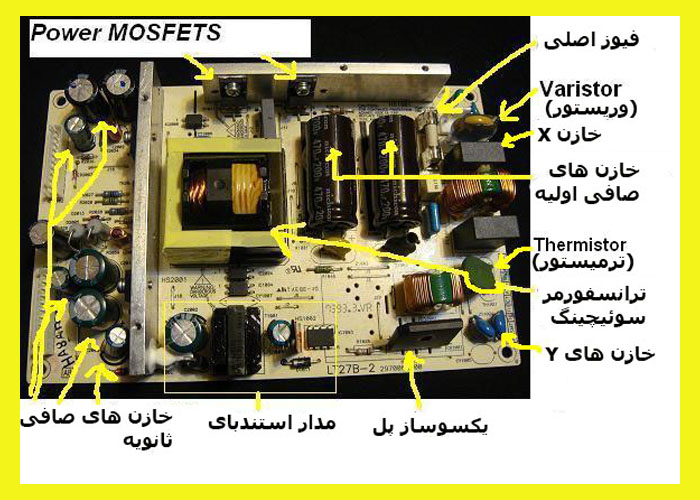

5- برد تغذیه قطعه اصلی دیگر تلویزیون

برد تغذیه یا منبع تغذیه تلویزیون یک قطعه مهم در سیستم الکتریکی تلویزیون است که وظیفه تأمین برق مورد نیاز برای کارکرد تمامی اجزای الکترونیکی آن را بر عهده دارد.

این برد برق و ولتاژ مورد نیاز برای اجزای مختلف تلویزیون را تأمین می‌کند مانند صفحه نمایش، مدارهای الکترونیکی، بلندگوها، ورودی‌ها و خروجی‌ها و …

برد تغذیه می‌تواند ولتاژ‌های مختلفی را تولید کند که بسته به نیازهای ولتاژی مختلف اجزای تلویزیون متفاوت است.

به عنوان مثال، این برد ممکن است ولتاژ مستقیم مستقیم (DC) 5 ولت برای الکتریکی برد یا 12 ولت برای صفحه نمایش تولید کند.

تعمیر یا تعویض این برد اگر دچار مشکل شود، می‌تواند باعث بهبود عملکرد تلویزیون شود.

بر خلاف سایر اجزا، تغذیه از جنبه‌های ایمنی بسیار حیاتی است و از اهمیت ویژه‌ای برخوردار است.

برد تغذیه برق را از ورودی شهر به‌ صورت متناوب AC دریافت می‌کند و سپس با استفاده از مدارهای مختلف، آن را به ولتاژ مستقیم DC در سطوح مختلف مانند ۵+، ۱۲+ و ۲۴+ ولت تبدیل می‌کند.

طراحی این قطعه به‌گونه‌ای است که نویز تابشی را به حد معقولی کنترل کرده و خود نیز در برابر نویزهای سایر منابع مقاوم است.

برد تغذیه با ویژگی‌های حفاظت مختلف مجهز به سطوح مختلف است،

زیرا هر گونه خطای در بخش حفاظت می‌تواند مشکلاتی نظیر افزایش ولتاژ خروجی، خرابی زنجیروار قطعات متعدد، بالارفتن بیش از حد دما، شوک الکتریکی و حتی آتش‌سوزی ایجاد کند.

این برد به‌ شکل مستقل از مادربورد عمل می‌کند و توسط مادربرد کنترل می‌شود.

برق شهری ابتدا از پریز به برد تغذیه وارد می‌شود و سپس ولتاژ خروجی 5+ ولت تولیدشده توسط این منبع تغذیه به مادربورد وارد می‌شود تا تلویزیون استارت بخورد.

سپس مادربرد، که توسط این برد کنترل می‌شود، تصمیم می‌گیرد کدام بخش توسط پاور تغذیه شود.

6- بردهای اینورتر و FRC در تلویزیون

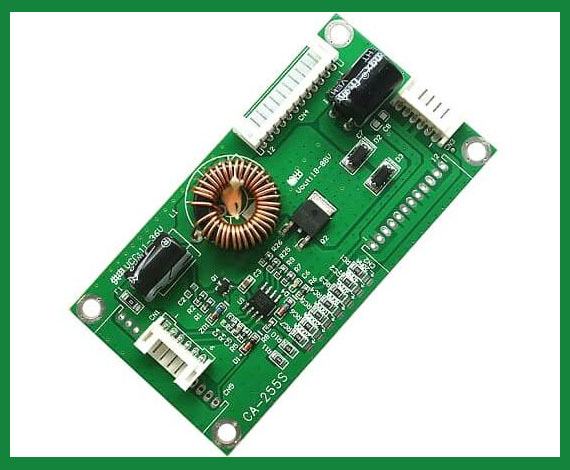

برد اینورتر :

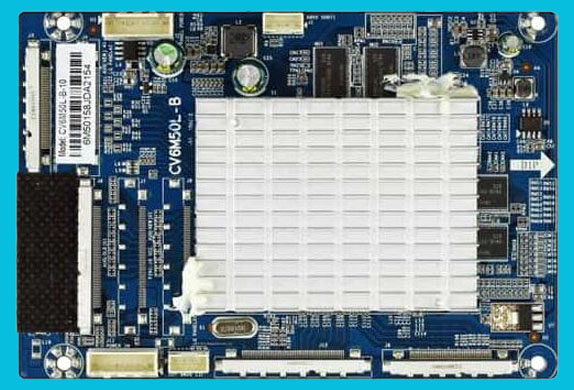

برد FRC :

پنل های قدیمی فقط از 6 بیت برای تولید رنگ استفاده می کردند و قادر به نمایش ۱۶.۷۸ میلیون سایه رنگی که توسط دستگاه هایی مانند کارت گرافیک، کنسول بازی و… تولید می شدند نبودند؛

اما با اضافه شدن این بخش به تلویزیون؛ تصاویر را با رنگ های واقعی تری می توان تماشا کرد.

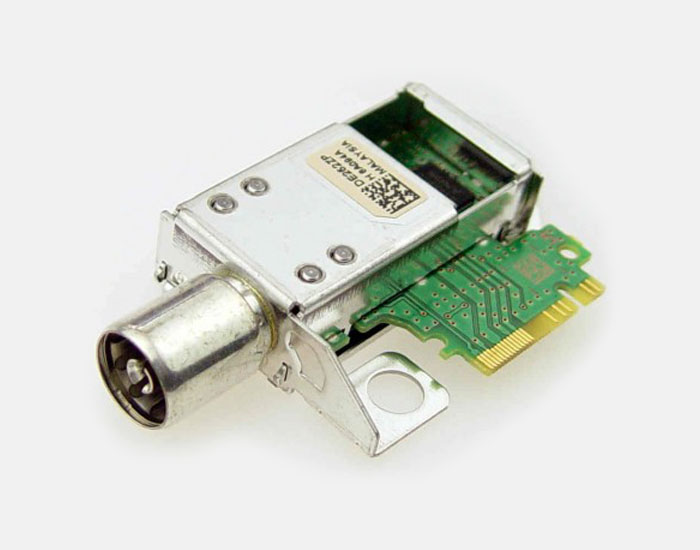

7- تیونر تلویزیون

تیونر تلویزیون یک قطعه سخت‌افزاری است که برای دریافت و تنظیم سیگنال‌های تلویزیونی استفاده می‌شود.

این قطعه (Tuner) به تلویزیون یا دستگاه DVR (ضبط‌کننده ویدیو دیجیتال) وصل می‌شود و به آن امکان می‌دهد که انواع مختلف سیگنال‌های تلویزیونی را دریافت کرده و تصویر و صدا را نمایش دهد

تیونرهای تلویزیون می‌توانند برای دریافت سیگنال‌های آنالوگ یا دیجیتال استفاده شوند.

با گسترش فناوری دیجیتال، بیشتر تیونرهای تلویزیون امروزی دیجیتال هستند و معمولاً از استاندارد‌هایی مانند DVB-T (برای تلویزیون دیجیتال زمینی)، DVB-S یا DVB-S2 (برای تلویزیون دیجیتال ماهواره‌ای) استفاده می‌کنند.

این یک فناوری کلیدی برای دریافت و مشاهده‌ی برنامه‌های تلویزیونی است. 📺

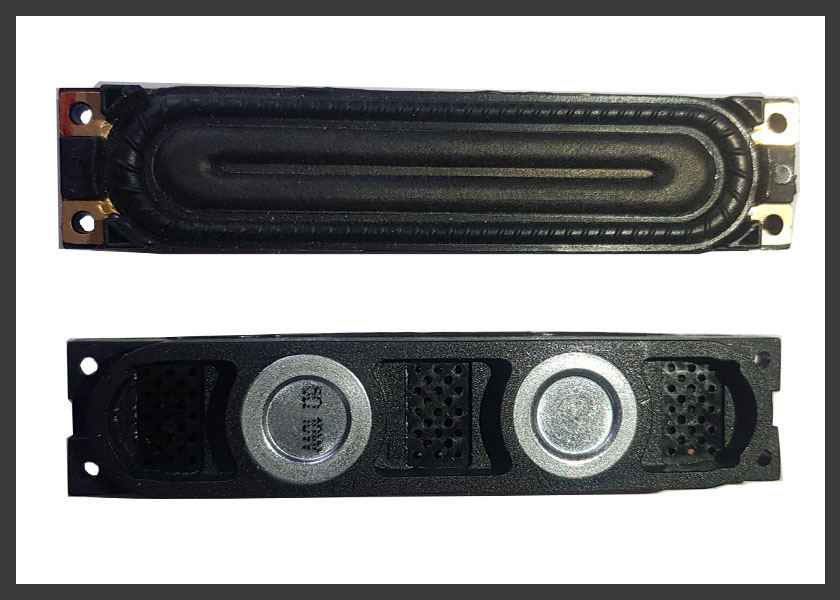

8- بلندگو از دیگر قطعه اصلی تلویزیون

بلندگوی تلویزیون یکی از اجزای اصلی یک تلویزیون است که صداهای تولید شده در دستگاه تلویزیون را پخش می‌کند.

بلندگوهای تلویزیون یکی از قطعات مهم تلویزیون های امروزی هستند. این بلندگوها برای پخش صدا و صدای تلویزیون و اطرافیان استفاده می‌شوند.

برخی از تلویزیون های امروزی دارای بلندگوهای استریو هستند که به تولید کیفیت صدای بهتر کمک می‌کنند.

همچنین تکنولوژی‌های جدید و مختلفی برای بهبود کیفیت صدا مانند صدای فضایی و صدای محیطی (surround sound) به کار گرفته می‌شود. 📺🔊

این بلندگوها برای پخش صداهای دیالوگ‌ها، موسیقی، صداهای جلوه‌های ویژه و سایر صداها در فیلم‌ها و برنامه‌های تلویزیونی استفاده می‌شوند.

بلندگوهای تلویزیون می‌توانند در اندازه و نوع‌های مختلفی بیایند، از جمله بلندگوهای استریو، سرراه و ساب‌ووفرها.

برخی از تلویزیون‌ها دارای سیستم‌های صوتی پیشرفته‌ای هستند که امکان پخش صداهای سه‌بعدی و صداهای محیطی را فراهم می‌کنند.

استفاده از بلندگوهای با کیفیت مناسب می‌تواند تجربه تماشای تلویزیون را برای کاربران بهبود بخشد و به وضوح بیشتری از محتوا لذت برد. 📺🔊
