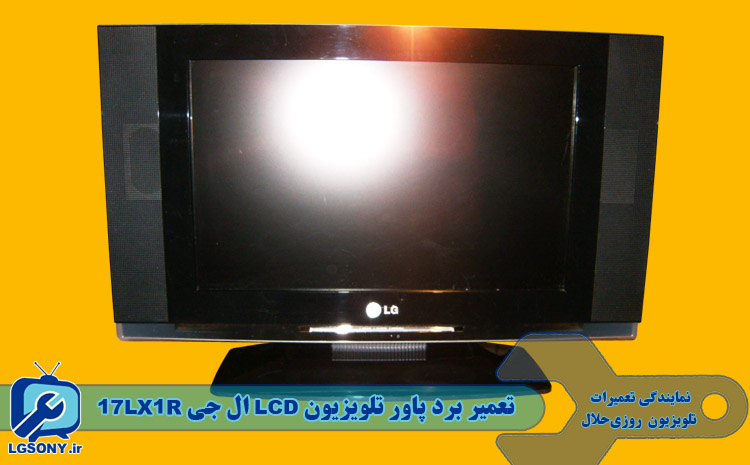

تعمیر برد پاور تلویزیون LCD ال جی 17LX1R
تعمیر تلویزیون LCD ال جی 17LX1R انتظار داشتیم چند تا خازن تعویض کنیم؛ اما فقط به یک دیود با هزینه خیلی کم و حدود یک ساعت کار نیاز داشت.
تاریخ به‌روزرسانی: 1403/10/22
ما نمایندگی تعمیرات تلویزیون روزی‌حلال در مشهد هستیم، هدف از انتشار این مطلب این است که اولاً به تعمیرکار تلویزیون در هر نقطه از جهان بگوییم که با کمی دقت و تجربه می‌توانید با کمترین هزینه و حداقل صرف انرژی یک تعمیر موفق داشته باشید.
همچنین به شما عزیزان که تلویزیون‌تان دچار مشکل شده است یک نکته را یادآور می‌شویم که حتماً قبل از سپردن دستگاه خود به تعمیرگاه تلویزیون، از تخصصی بودن و مجاز آن مرکز اطمینان حاصل کنید تا مشکلات اضافی‌تر بوجود نیاید.
بر میگردیم به مطلب امروز که یک تلویزیون مانیتور ال سی دی ال جی 17LX1R است که پس از طوفان از کار افتاده است.
انتظار داشتیم حداقل چند تا خازن تعویض کنیم؛ اما فقط به یک دیود با هزینه خیلی کم و حدود یک ساعت کار نیاز داشت.
یک برد جدید برای این تلویزیون با قیمت دلار امروز حدود 7 میلیون تومان قیمت دارد که دیگر نیازی به تعویض برد پاور نیست.
این یعنی صرفه‌جویی در تمام ابعاد اقتصادی و زیست محیطی که زیاد وارد این بحث نمیشویم و در این مطلب فقط به روش تعمیر اشاره می‌شود.
برای کسب اطلاع بیشتر به شما خواندن مطلب زیر را توصیه می‌کنیم.
- عیب یابی تلویزیون ال جی + رفع مشکل
- بیشترین خرابی تلویزیون ال جی LG
- خرابی تلویزیون ال جی LG و روش های رفع ایراد
تعمیر برد پاور تلویزیون LCD ال سی دی ال جی 17LX1R
مرحله 1) تعمیر تلویزیون-مانیتور ال جی 17LX1R

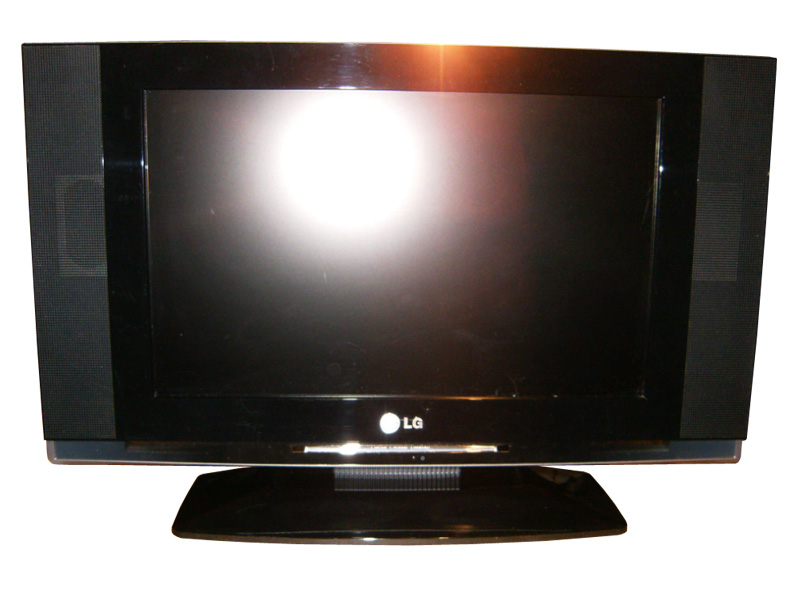

این تلویزیون ال جی LG 17LX1R است که روشن نمی شود.

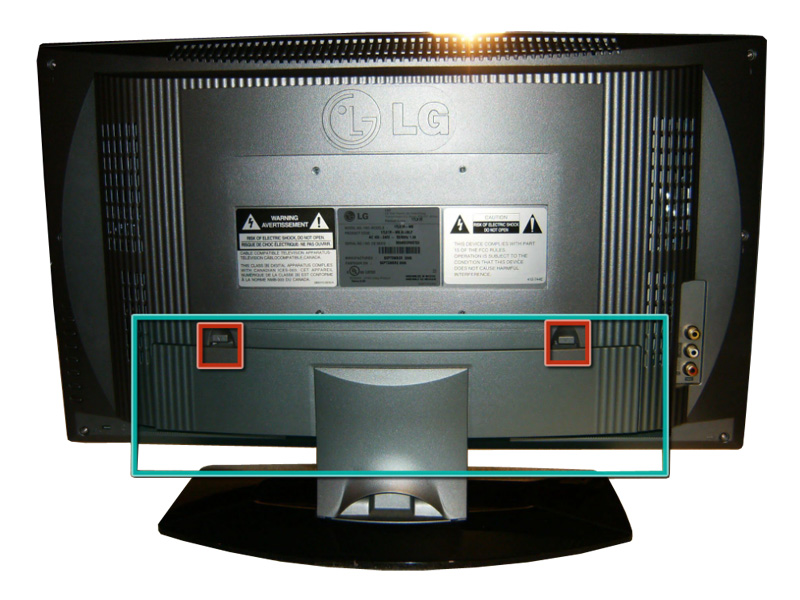

پوشش پشت تلویزیون ال جی 17LX1R را از حالت استند بای بردارید. دو زبانه را به سمت پایین فشار دهید. پوشش باید به راحتی جدا شود.
چهار پیچی که مجموعه پایه را روی شاسی نگه می‌دارند را باز کنید.
مرحله 2) تعمیر تلویزیون ال جی 17LX1R

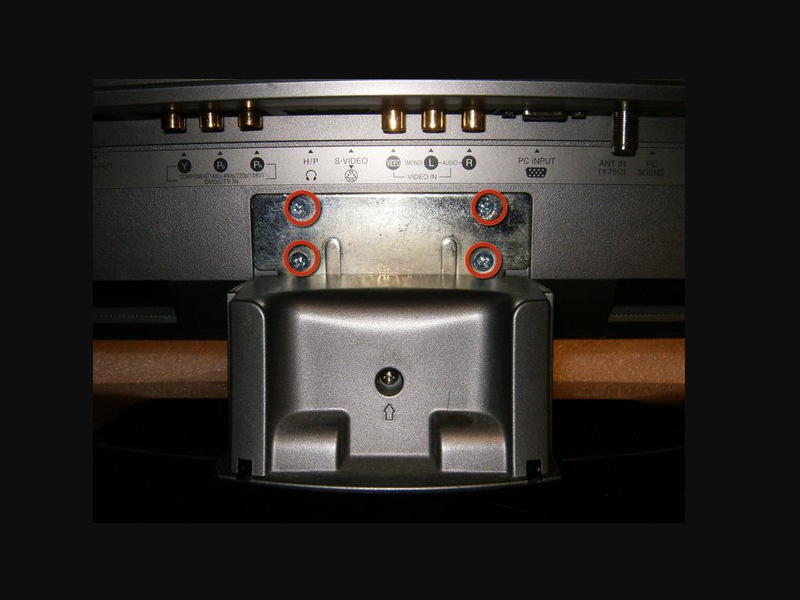

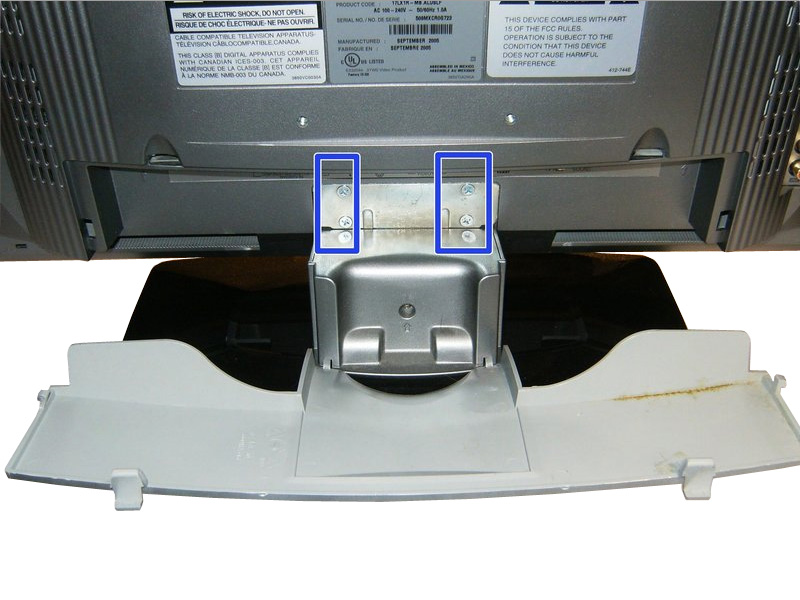

چهار پیچ سر فیلیپس را که پایه را به شاسی متصل می‌کنند، باز کنید.

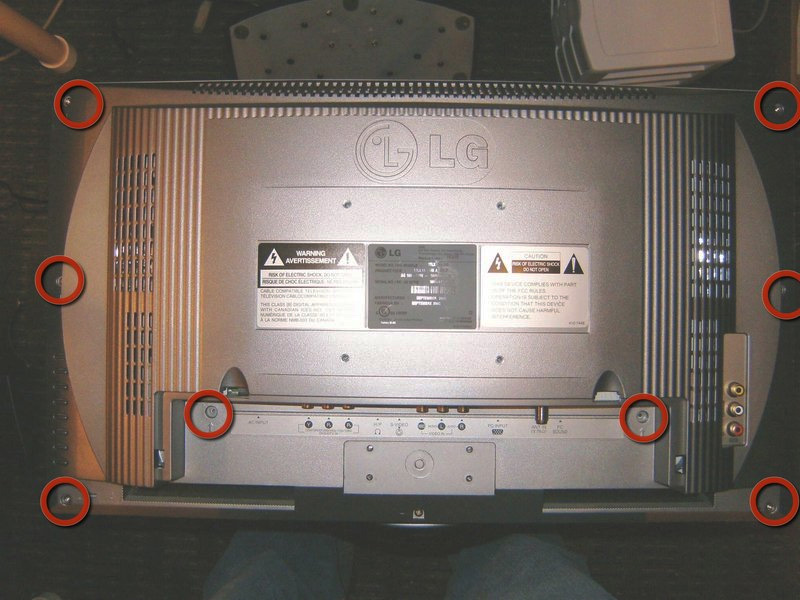

هشت پیچ فیلیپس را که پشت شاسی را نگه می دارند بردارید. هنگامی که پیچ ها برداشته می شوند، پشت به سادگی جدا می شود.

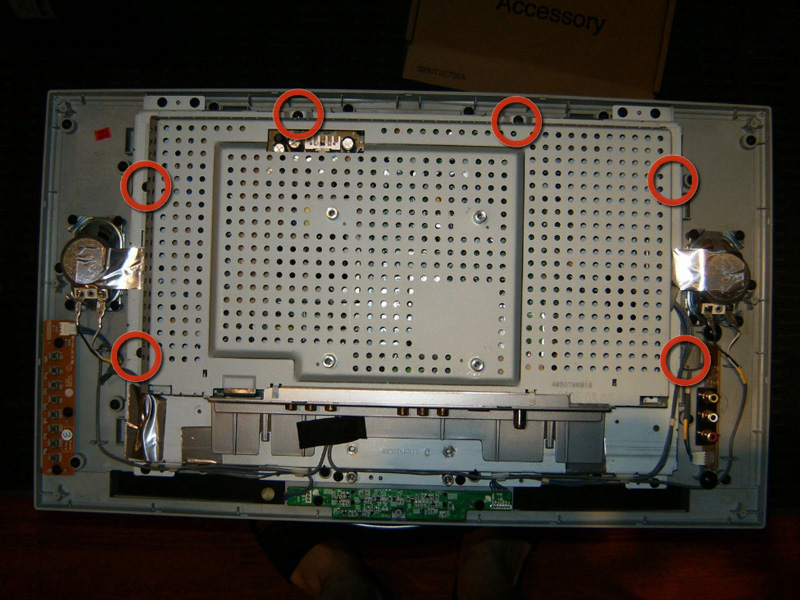

سپر فلزی که با شش پیچ فیلیپس بسته می شود را بردارید.
مرحله 3) تعمیر تلویزیون ال جی 17LX1R

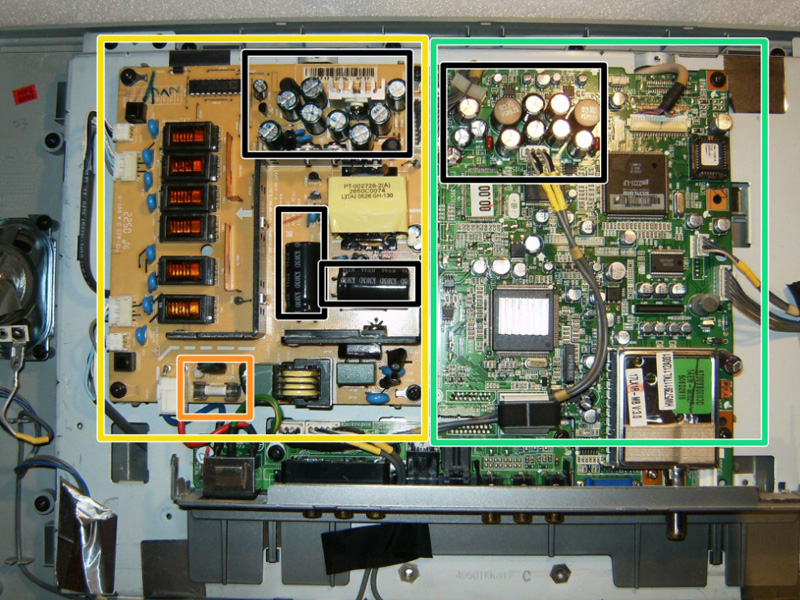

پس از برداشتن شیلد یا سپر فلزی، برد پاور و برد اصلی و فیوز قابل مشاهده است که در تصویر با سه رنگ مختلف مشخص شده است.
- برد پاور
- مین برد
- فیوز
⚠ تمام خازن ها را از نظر نشتی بررسی کنید

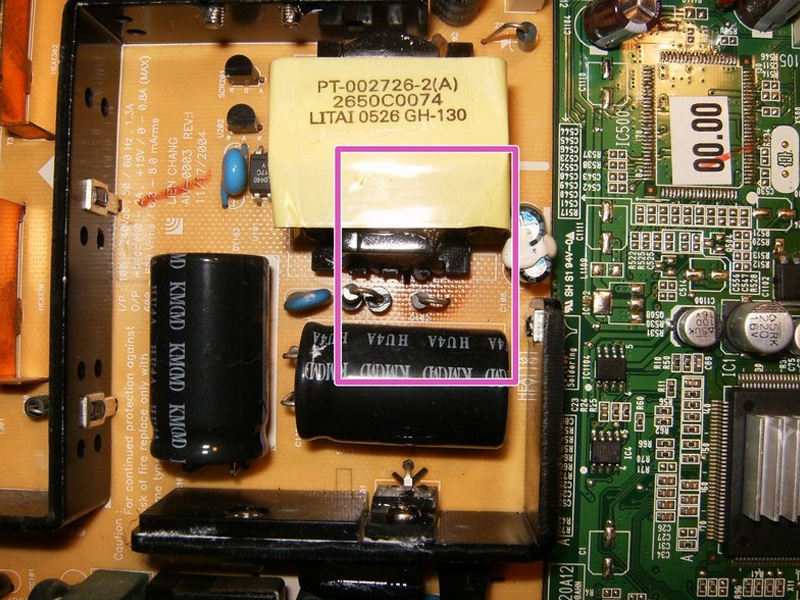

بردهای تلویزیون را به طور کامل بررسی کنید. تغییر رنگ قهوه ای در اطراف دیود D102 در برد پاور نشان دهنده اتصال کوتاه است، احتمالاً یک قطعه نشتی یا بادکرده است. با بررسی دقیق بردها از بروز خرابی در آینده جلوگیری می‌شود.
نمایندگی تعمیر تلویزیون روزی حلال در مشهد

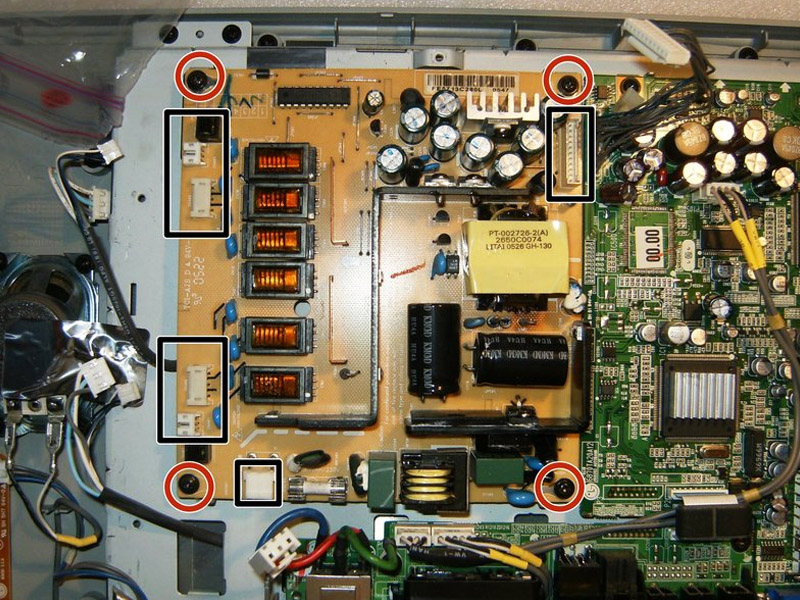

در این مرحله همه کانکتورهای برد پاور که با رنگ سیاه در تصویر مشخص شده را از برد پاور جدا کنید.سپس چهار پیچی که برد پاور را روی شاسی نصب می کنند را باز کنید. (پیچ‌ها با رنگ قرمز مشخص شده است)
تعمیر تلویزیون LCD ال جی 17LX1R
مرحله 4) تعمیر تلویزیون ال سی دی ال جی 17LX1R
اینها شاسی هستند که برد پاور برداشته شده است.

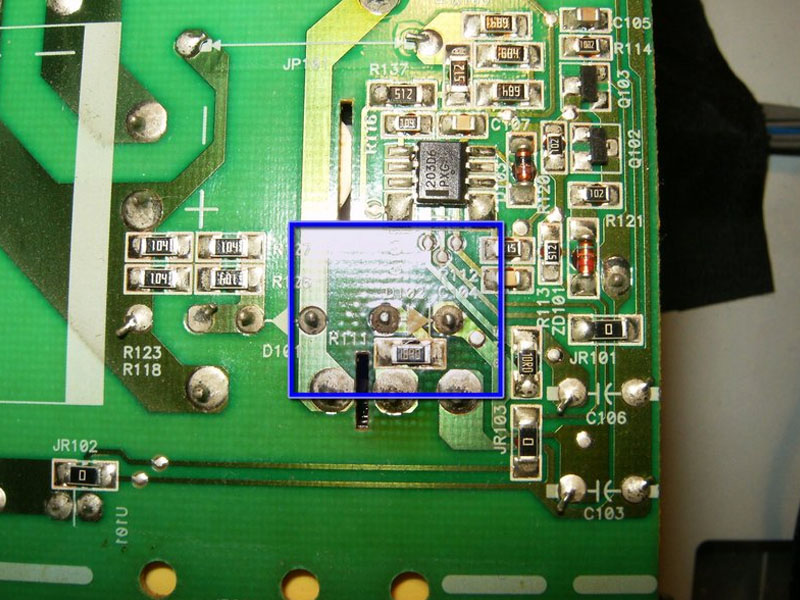

تغییر رنگ قسمت پشتی برد پاور نشانه معیوب بودن دیود است.

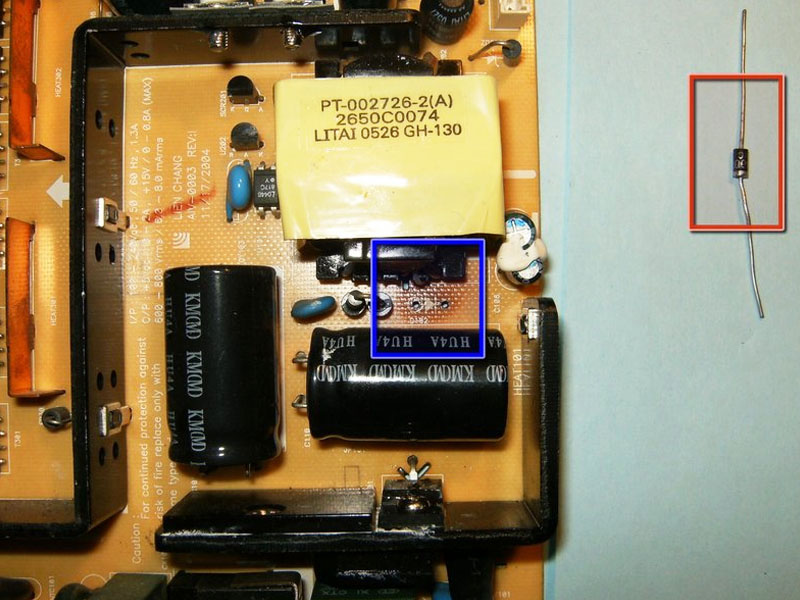

دیود خراب را از برد پاور جدا کنید.(قسمت آبی رنگ در تصویر مشخص شده)دیود جایگزین در تصویر با رنگ قرمز مشخص شده است.
مرحله 5) تعمیر تلویزیون ال سی دی ال جی 17LX1R

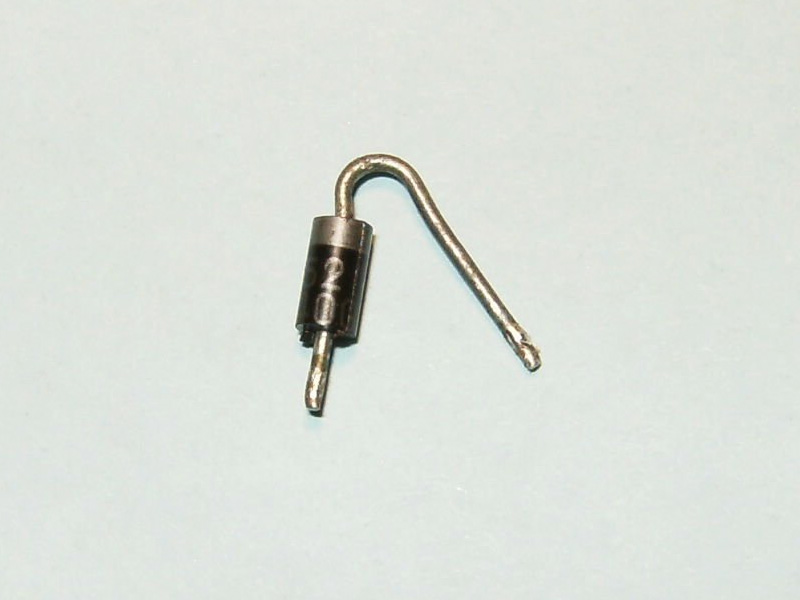

در این تصویر دیود حذف شده نشان داده شده است. توضیحات روی دیود LT526 IN4007 می باشد.

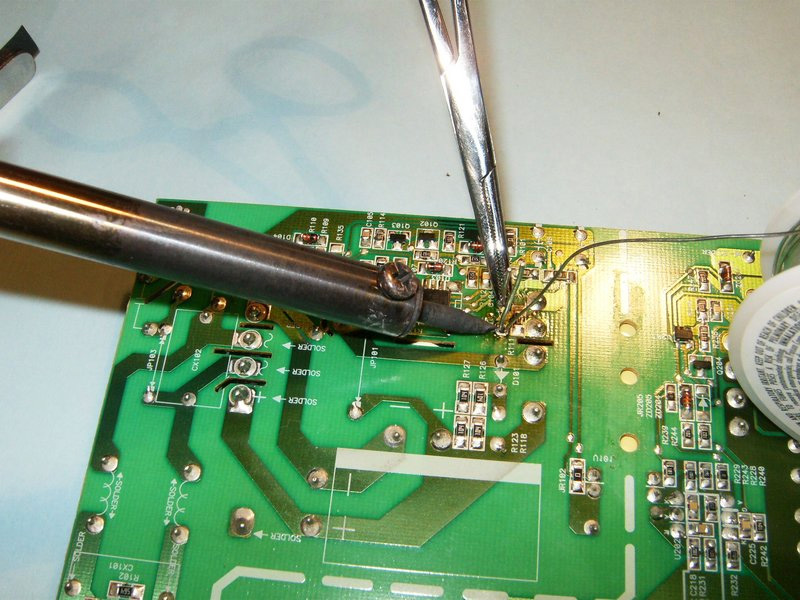

دیود جدید را روی برد پاور لحیم کنید. هنگام لحیم کاری از یک موچین یا پنس هموستات برای ثابت نگه داشتن دیود استفاده کنید.

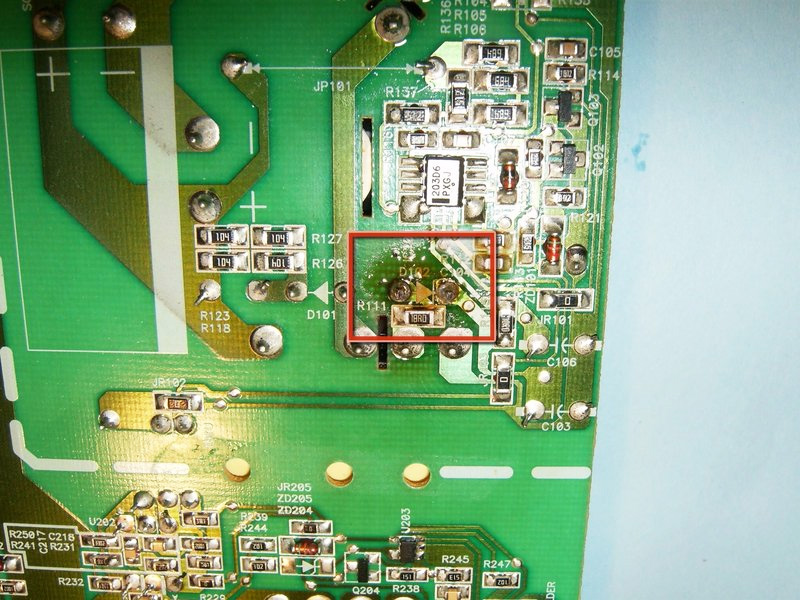

پس از تعویض دیود، صفحه برد را با ایزوپروپیل الکل تمیز کنید تا از شر هر گونه آلودگی قدیمی خلاص شوید.

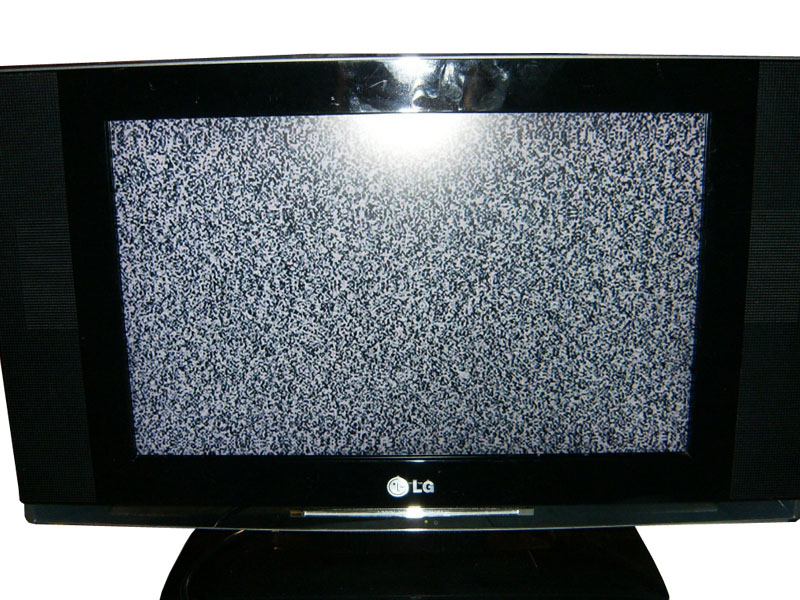

دستگاه بعد از تعمیر روشن می شود و بعد از نصب آنتن، صدا و تصویر دارد.
