تعمیر تلویزیون LCD تی سی ال 75 اینچ (S555)

در این مطلب مراحل تعمیر تلویزیون LCD ال سی دی TCLتی سی ال 75 اینچی مدل 75S555 که با مشکل خاموش بودن حدود یک چهارم صفحه نمایش است ارائه میشود.

⚠ توجه: این مطلب برگرفته از است. این وبسایت با زبان انگلیسی برای افرادی که دوست دارند خودشان تعمیر کنند مفید میباشد. × به این نکته نیز توجه کنید که تلویزیون وسیله‌ الکترونیکی حساس و ظریف می‌باشد و اگر هیچ نوع تخصص فنی و کافی ندارید، حتما قبل از اقدام به باز کردن پشت تلویزیون LCD یا LED خود به یک تعمیرکار ماهر مراجعه کنید تا از بروز خسارات بیشتر به تلویزیون جلوگیری کنید!

پس از بررسی های اولیه متوجه شدیم که با اسپری بر روی صفحه نمایش آن آب پاشیده شده است.

این تلویزیون LCD تی سی ال سال ساخت 2022 سایز 75 اینچ سری 5 TCL مدل 75S555 با مشکل نمایشگر است که خود را به اشکال مختلف نشان می دهد.

گاهی اوقات فقط نیمه سمت چپ نمایشگر کاملاً سیاه است و گاهی اوقات با خطوط سفید در سراسر سوسو می زند.

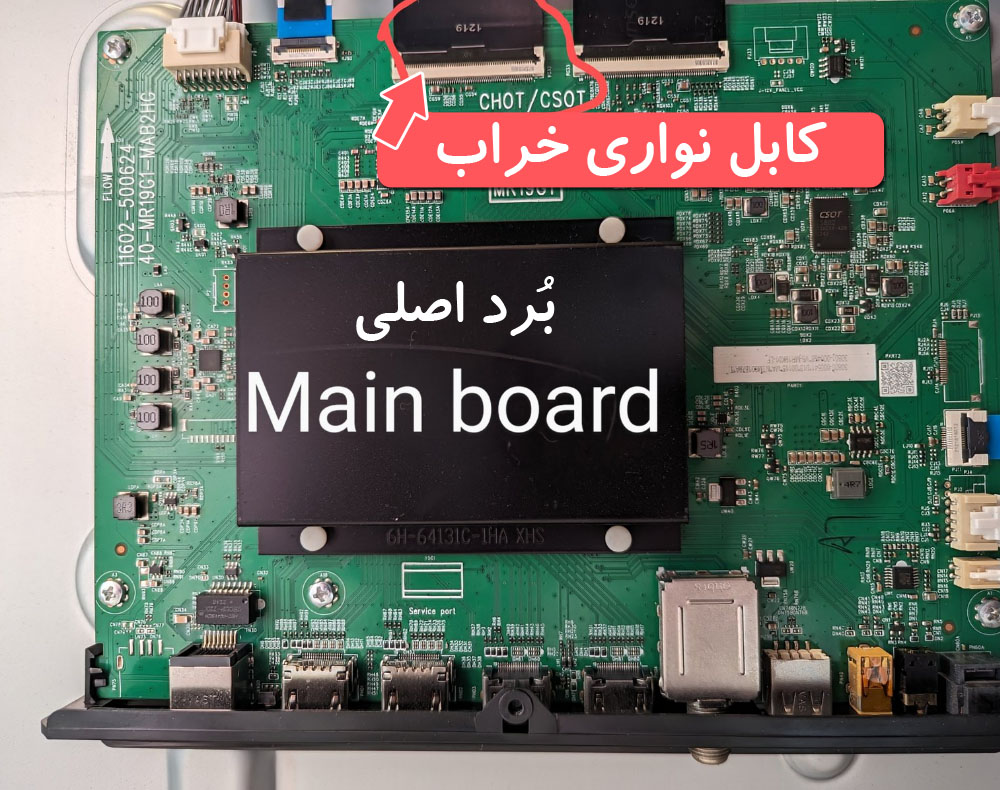

در طول عیب یابی متوجه شدیم که کابل نواری از برد تیکان در مرکز نصب شده است دارای خوردگی است.

این تلویزیون دارای 1 کابل نواری است که از یک برد دیگر و 2 کابل روبانی بزرگتر به سمت پایین تلویزیون منتهی می شود.

تکنسین خوردگی 4 یا 5 پین کابل ریبون را تمیز کرد و کانکتور را تا حد امکان با کنتاکت پاک کننده تمیز کرد.

در طول آزمایش متوجه شدیم که این مشکل کل صفحه را تحت تأثیر قرار می دهد.

هنگام جدا کردن کابل نواری مورد بحث متوجه شدیم که نیمه سمت راست صفحه نمایش به طور معمول کار می کند و وقتی کابل را دوباره وصل می کنیم، کل صفحه نمایش را خاموش می کند.

کابل معیوب به یک برد با چندین کابل روبانی دائمی منتهی می‌شود که به پنل‌های LCD واقعی منتهی می‌شود.

همچنین دارای یک کابل روبانی “جامپر” بود که آن را به برد تقریباً یکسان دیگری متصل می‌کند.

هنگام جدا کردن “کابل جامپر” متوجه شدیم که 3/4 سمت راست نمایشگر به طور معمول کار می کند.

بنابراین به نظر می رسید که مشکل قطعاً بردی است که در سمت چپ ترین ربع صفحه نمایش سرویس می دهد.

رفع مشکل تلویزیون LCD تی سی ال 75 اینچ مدل S555

کارهای ابتدایی، ما گروه های کوچکتر سیم ها را یکی یکی پوشاندیم تا زمانی که بقیه صفحه به خوبی کار کند.

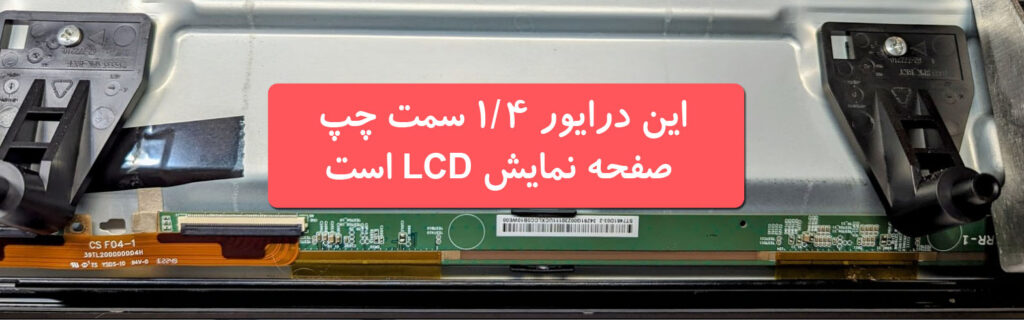

در تصاویر زیر بردهای بلند و باریک بردهای درایور ال سی دی هستند و آن کابل‌های نواری درست به LCD متصل می‌شوند.

آن بردها با یک درایور قابل تعویض نیستند و بخشی از پنل محسوب می‌شوند.

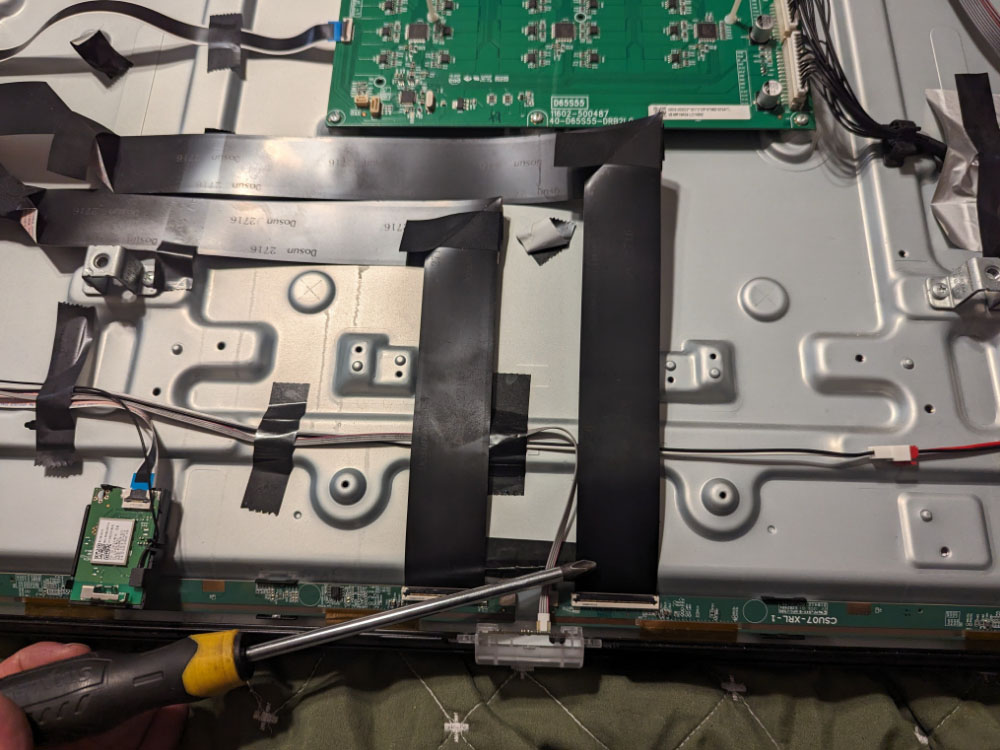

تصویر زیر، برد درایور LCD را نشان می دهد (جایی که پیچ گوشتی به آن اشاره می کند).

این اساساً همان چیزی است که قدرت روشن کردن صفحه نمایش تلویزیون LCD تی سی ال 75 اینچ مدل S555 را فراهم می کند.

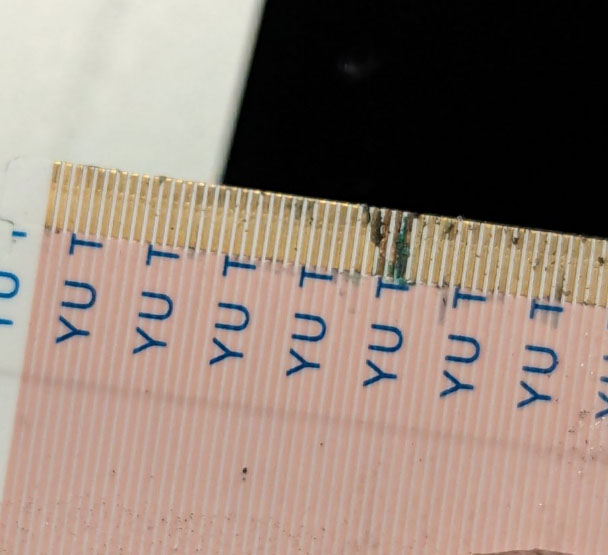

تصویر زیر کابل‌های نواری معیوب به نظر می‌رسند. که در واقع به جایگزینی آنها می توان فکر کرد.

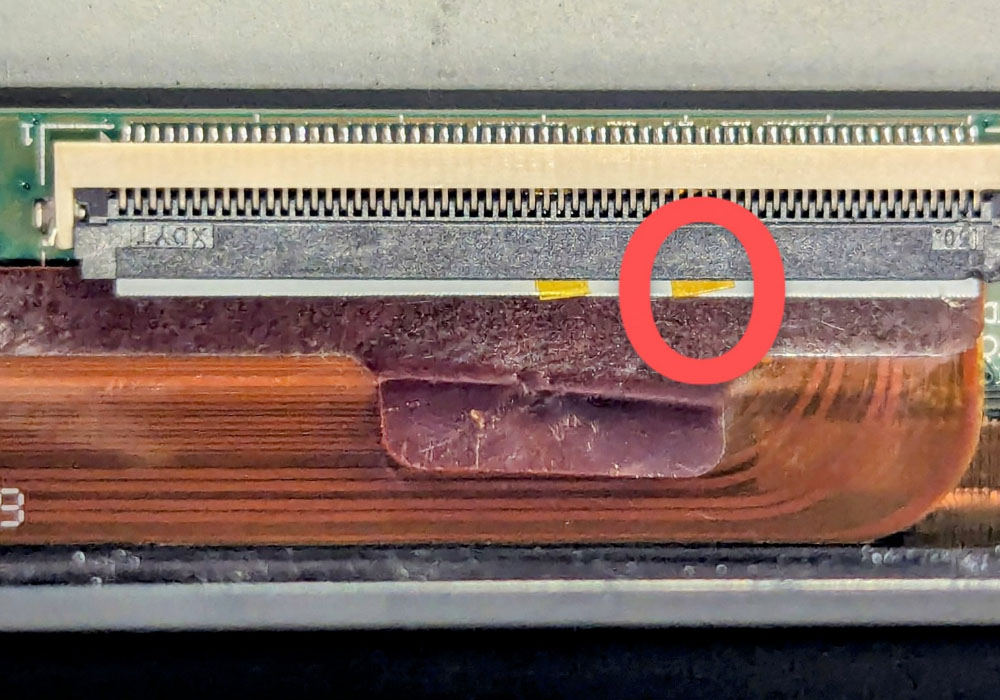

تصویری در زیر پیوست شده که کابل نصب شده را نشان می دهد و اینکه کدام مجموعه از پین ها را چسبانده‌ایم.

با توجه به آنچه گفته شد، تا زمانی که برد درایور سمت چپ وصل نشود، درست کار می کند.

اگر چنین است، می دانیم که مشکل در برد درایور چپ است.

کابل های نواری کوچکی وجود دارد که بردهای درایور را به هم متصل می کند.

آن‌ها نیز می‌توانند قطع شده باشند و می‌دانیم که باعث ایجاد مشکلاتی مانند آنچه توضیح داده شد می‌شوند.

همچنین، یک عکس دیگر در بالا از بردهایی که آن دو کابل روبان مشکی از آنجا منشا می گیرند وجود دارد.

این تلویزیون هیچ برد T-con جداگانه ای ندارد چون مدار تیکان این تلویزیون در برد اصلی یکپارچه شده است.

در این مرحله باید از تجهیزات برای تعمیرات تلویزیون استفاده شود، نمی توان از مولتی متر برای آن کابل های نواری استفاده کنیم زیرا آنها خطوط داده هستند.

ما به یک اسیلوسکوپ و اطلاعات مناسب در مورد داده هایی که از آن خطوط عبور می کنند نیاز داریم.

کابل‌های انعطاف‌پذیری که دیود بردهای درایور را به هم متصل می‌کنند (مانند تصویر CS F04-1) بررسی می شود.

توصیه به آنهایی که دوست دارند خطوط داده را نیز پاره و کوتاه کنند. فراموش نکنید که داخل تمام کانکتورها را تمیز کنید.

از الکل ایزوپروپیل +90% یا یک پاک کننده تماسی غیر رسانای دیگر استفاده کنید.

نوار خاموش به مسدود کردن سیگنال روی خطوط داده معیوب با یک نوار چسب اشاره دارد.

این یک کار علمی دقیق نیست ولی حدود 85 درصد مواقع کار می کند.

این کار وقت گیر است زیرا باید خطوط داده را در سمتی که برای ما دردسر ایجاد می کند، بچسبانیم (در مورد مشکل این تلویزیون در سمت چپ).

خلاصه مطلب

در این مطلب به بررسی تعمیر تلویزیون LCD تی سی ال 75 اینچ مدل (S555) پرداخته شد.

3/4 سمت راست صفحه نمایش وقتی که آخرین درایور قطع می شود خوب به نظر می رسد و وقتی آن را وصل می کنیم خاموش می شوند.

میتوانیم کابل نواری روبانی را تعویض کنیم زیرا علاوه بر خوردگی، به نظر می رسد پین ها از بستر روی کابل جدا شده اند و بدون خم شدن از جای خود به سختی می نشینند.

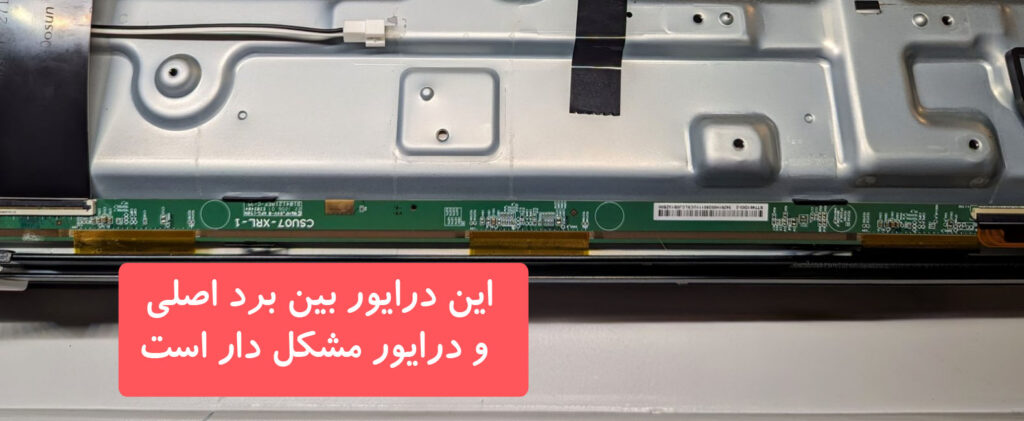

در مجموع 4 برد درایور وجود دارد. برد اصلی به دو برد داخلی وصل می شود و هر یک از بردهای داخلی دیود به یک برد بیرونی متصل می شود.

سوکت خورده شده در واقع روی برد داخلی جایی است که به برد اصلی وصل می‌شود، اگرچه آن برد خاص و بخش نمایشگر آن به خوبی کار می‌کنند،

بنابراین گمان می‌شود که سوکت مشکلی ندارد و هر کابل نواری یا (روبانی) دیگری به نظر نو می‌رسد.

با این نوع تعمیر تلویزیون LCD به این تلویزیون کمک شد تا از رفتن به سطل زباله نجات پیدا کند.
