در این مطلب فناوری وضوح بالا برای میکرو نمایشگرهای OLED سونی را شرح می دهیم.

ریزنمایش‌های OLED شرکت Sony Semiconductor Solutions (SSS) دارای طراحی صفحه جلو و صفحه پشتی اختصاصی هستند.

این ریزنمایش ها عملکرد وضوح بالا را بدون به خطر انداختن ویژگی‌هایی مانند یکنواختی روشنایی یا ویژگی‌های زاویه دید ممکن می‌سازد.

صفحه جلویی از یک ساختار OCCF (فیلتر رنگی روی تراشه) و یک آرایه فیلتر رنگی جدید استفاده می کند،

در حالی که صفحه پشتی از یک مدار جبران پیکسل اختصاصی و یک مدار درایوینگ جدید استفاده می کند.

ویژگی های فنی

مسائل و اقدامات متقابل در دستیابی به وضوح بالاتر میکرو نمایشگرهای OLED

گام پیکسل کوچکتر و وضوح بالاتر می تواند اندازه ترانزیستور را کاهش دهد و باعث ایجاد تغییرات در ویژگی ها یا کاهش ولتاژ مقاومت شود.

این امر می تواند منجر به کاهش یکنواختی درخشندگی شود.

علاوه بر مدار جبران اختصاصی SSS، شرکت سونی طرح‌بندی و فرآیندهای هر ترانزیستور را بهینه‌سازی کرده‌ است

تا با موفقیت به کیفیت تصویر بالا با وضوح بالا و در عین حال یکنواختی روشنایی بالا، پاسخ سریع و طیف رنگی گسترده دست یابد

روش درایوینگ برای دستیابی به هر دو وضوح بالا و نمایش با نرخ فریم بالا.

علاوه بر این، در حالی که سونی برای کاهش فاصله از لایه نورانی، فیلتر رنگ را مستقیماً روی بستر سیلیکونی قالب‌گیری می‌کند.

از آرایش رنگی خلاقانه برای فیلتر رنگ استفاده کرده‌ است تا کاهش زاویه دید مرتبط با عملکرد وضوح بالا را به حداقل برساند.

مقایسه تصویر OLED Microdisplay: پنل با وضوح بالا (۰.۵ نوع UXGA) و محصول پنل معمولی سونی (نوع QVGA ۰.۵)

دستیابی به گام پیکسل کوچکتر و یکنواختی درخشندگی میکرو نمایشگرهای OLED

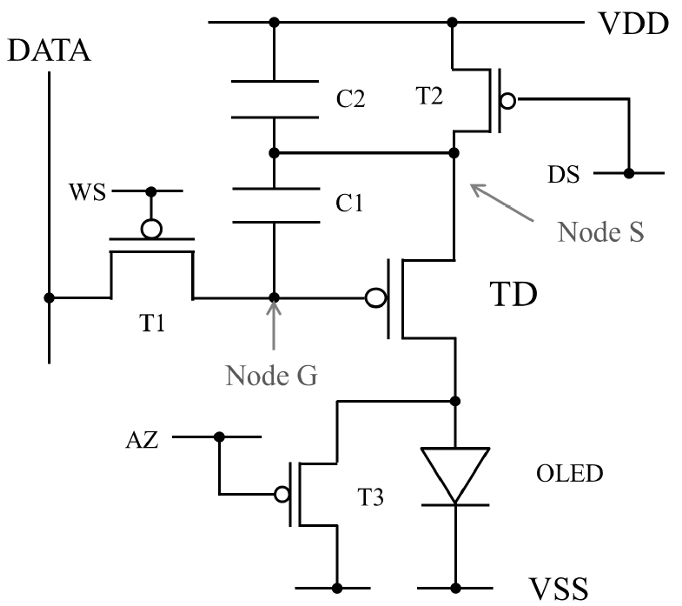

برای کاهش واریانس درخشندگی در ناحیه نمایشگر مرتبط با گام پیکسل کوچکتر، شرکت سونی مدارهای جبران روشنایی پیکسل پشتی را که در اصل توسط SSS توسعه یافته بود، ادغام کرده است که از چهار ترانزیستور کانال P (T1، T2، T3 و TD) و دو ترانزیستور تشکیل شده است.

خازن‌ها (C1 و C2).*۱ با بهینه‌سازی طراحی و فرآیند برای هر یک از این چهار ترانزیستور بر اساس عملکرد، توانسته‌ است به یکنواختی درخشندگی معادل یا بالاتر نسبت به گام پیکسلی ۷.۸ میکرو، با وجود گام پیکسل کوچک‌تر (۶.۳)میکرو دست یابد.)

*۱) با UXGA نوع ۰.۵

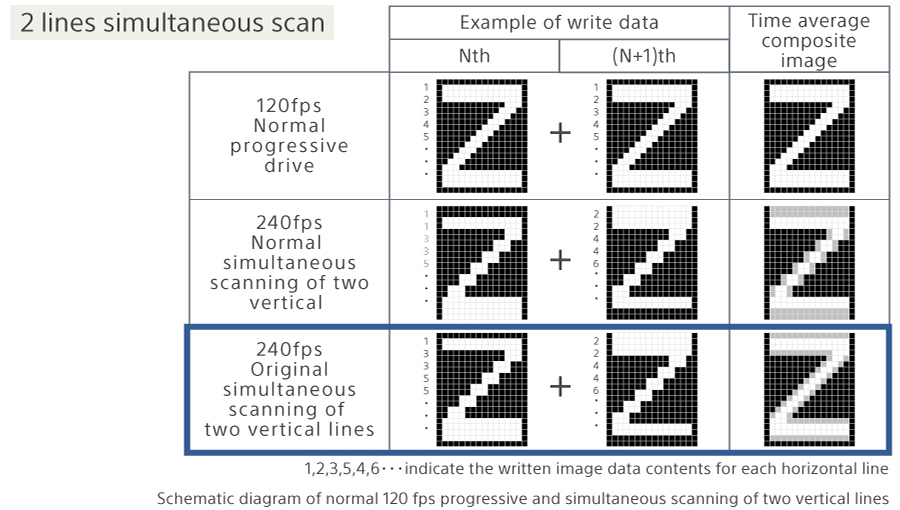

محرک درایوینگ اختصاصی با نرخ فریم بالا و کاهش وضوح کمتر در میکرو نمایشگرهای OLED

ادغام یک مدار درایو جدید طراحی شده در backplane، آن را با نرخ فریم بالای ۲۴۰ فریم در ثانیه، دوبرابر ۲* نسبت به محصول معمولی، سازگار کرده است.

علاوه بر درایو معمولی ۱۲۰ فریم در ثانیه، سونی همچنین به درایو ویژه ۲۴۰ فریم در ثانیه با پردازش اضافه برای جابجایی هر فریم برای دو خط عمودی اسکن همزمان و ترکیبی از آن خطوط دست یافته است.

به سادگی اسکن دو خط عمودی به طور همزمان منجر به نمایش یک تصویر در هر دو خط می شود.

این مشکل نصف کردن وضوح در جهت عمودی را نشان می دهد.

اما روش درایوینگ مورد استفاده در میکرو نمایشگرهای OLED SSS ترکیبی از دو خط عمودی اسکن همزمان را برای هر فریم تغییر می‌دهد تا بتواند تصویر نمایش داده شده را در جهت زمانی جبران کند.

این به آن اجازه می دهد تا با سرعت دو برابر کار کند و در عین حال حس کاهش وضوح در جهت عمودی را کاهش دهد.

همانند EVF ها (نمایاب های الکترونیکی) برای دوربین ها، این درایو با فریم بالا آنها را برای عکسبرداری دقیق تر از اجسام سریع در منظره یاب ایده آل می کند.

و برای دستگاه‌های نمایشگر روی سر، می‌توانند هنگام قرار دادن تصاویر بر روی دنیای واقعی در واقعیت افزوده، ناهماهنگی را کاهش دهند، به این معنی که می‌توانند به کاهش بیماری حرکت VR نیز کمک کنند.

*۲) در مقایسه با میکرو نمایشگر OLED SSS ECX337A (نوع ۰.۵ QVGA (۱۲۸۰ x ۹۶۰))

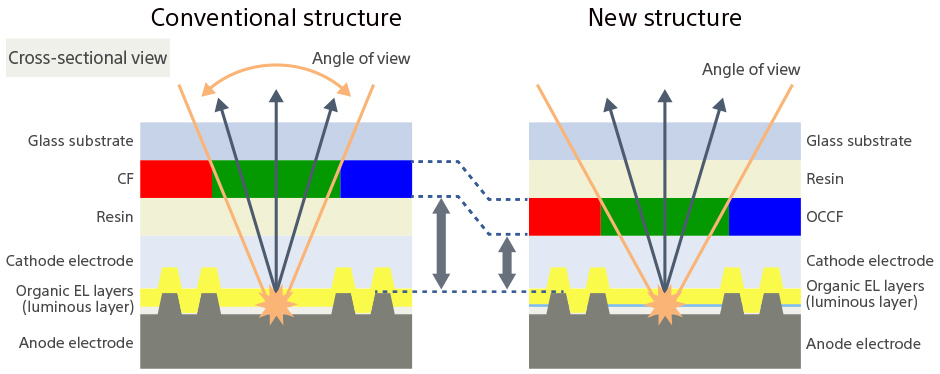

ساختار فیلتر رنگ روی تراشه و آرایه رنگ اصلی در میکرو نمایشگرهای OLED

۱)به طور کلی، کوچکتر کردن گام پیکسل می تواند به دلیل تداخل در فیلترهای رنگی مجاور، رنگ را در زاویه دید بدتر کند.

یکی از دلایل این امر، دقت موقعیت پیکسل های ساطع کننده نور بر روی بستر سیلیکونی و فیلتر رنگ است.

برای بهبود دقت موقعیت، میکرو نمایشگرهای OLED SSS ساختار معمولی را تغییر می‌دهند تا فیلتر رنگ را مستقیماً روی بستر سیلیکونی قالب‌گیری کند.

این امکان دقت موقعیت بالاتر را بدون تأثیر بر دقت فرآیند لایه‌بندی صفحه پشتی و فیلتر رنگی فراهم می‌کند.

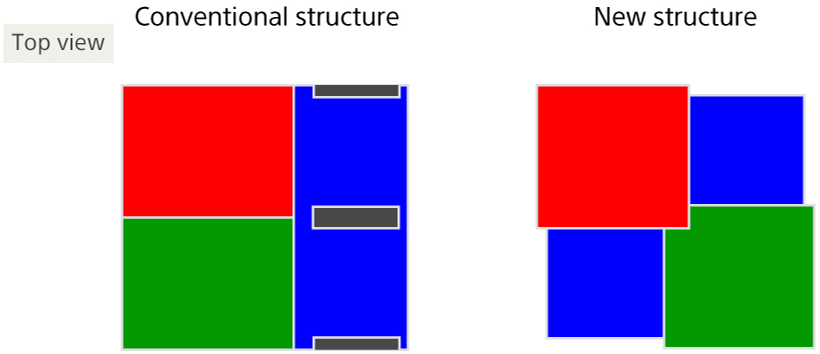

۲) گفته می شود که دومین دلیل بدتر شدن رنگ در زاویه دید به دلیل گام پیکسل کوچکتر، آرایه فیلتر رنگ است.

با توجه به این موضوع، میکرو نمایشگرهای OLED SSS با تغییر آرایش فیلتر رنگ از نامتقارن معمولی به آرایه رنگی متقارن، اثر ترکیب رنگ در فیلترهای رنگی مجاور را به حداقل می‌رسانند.

۳)همانطور که از شکل زیر در سمت راست تصویر می بینید، معرفی این دو رویکرد باعث شد تا مقدار tristimulus به طور متوسط ​​همپوشانی داشته باشد،

حتی زمانی که از جهت مایل مشاهده می شود، و رنگ ها را کاهش می دهد.

این فناوری هم وضوح بالا و هم زاویه دید وسیع تری را امکان پذیر می کند.

سوالات تخصصی مرتبط با میکرو نمایشگرهای OLED

فناوری وضوح بالا برای میکرو نمایشگرهای oled چیست؟

فناوری وضوح بالا برای میکرو نمایشگرهای OLED به طریقه “PenTile” می‌باشد.

این فناوری در اساس به کارگیری زیرپیکسل‌های RGBG (به معنای قرمز، سبز، آبی و سبز) جهت افزایش وضوح تصویر و کاهش مصرف انرژی می‌پردازد.

این فناوری به دلیل قرار دادن سیستم رنگی و سبز‌ در موقعیت‌های مختلف و بهینه شده، بهبود رنگی و کیفیت تصویر در نهایت ارائه می‌دهد.

PenTile: ماتریس PenTile خانواده ای از طرح های ماتریس زیرپیکسلی ثبت شده است که در نمایشگرهای دستگاه های الکترونیکی استفاده می شود.

PenTile یک علامت تجاری سامسونگ است. ماتریس های PenTile در نمایشگرهای AMOLED و LCD استفاده می شوند.

پنل تلویزیون با وضوح بالا چگونه است؟

پنل تلویزیون با وضوح بالا معمولاً به عنوان “تلویزیون‌های 4K” یا “تلویزیون‌های Ultra HD” شناخته می‌شوند.

این تلویزیون‌ها دارای وضوح تصویر بسیار بالا هستند که چهار برابر وضوح تصویر تلویزیون‌های Full HD معمولی است.

این پنل‌ها توانایی نمایش جزئیات بیشتر، رنگ‌های زنده‌تر و تصاویر واقعی‌تر را دارا هستند.

همچنین، تلویزیون‌های 4K امکان پخش محتوای با کیفیت 4K Ultra HD را فراهم می‌کنند که تجربه تماشای بی‌نظیری را برای کاربران به ارمغان می‌آورند. 🌟

ریزنمایش های oled چیست؟

ریزنمایش‌های OLED (Organic Light Emitting Diode) نوعی فناوری نمایشگر است که از الکترولومینسانس الیاف ارگانیک برای تولید تصاویر استفاده می‌کند.

این نمایشگرها از ترکیبی از ترکیبات آلی به عنوان لایه های الکترولومینسانت برای تولید نور و تصاویر استفاده می‌کنند.

ریزنمایش‌های OLED به خاطر ویژگی‌هایی مانند کیفیت تصویر بالا، زاویه دید وسیع، روشنایی بالا، و پرخاشگری کم شناخته می‌شوند.

این نوع نمایشگرها به صورت فعلی در دستگاه‌های الکترونیکی، موبایل، تلویزیون و سایر دستگاه‌های پرکاربرد استفاده می‌شوند. 📺📱

به عبارتی دیود ساطع کننده نور آلی (Organic Light Emitting Diode) که به عنوان دیود الکترولومینسانس آلی نیز شناخته می شود،

نوعی دیود ساطع کننده نور است که در آن لایه الکترولومینسانس گسیلی یک لایه ترکیبی آلی است که نور را در پاسخ به جریان الکتریکی ساطع می کند.

الکترولومینسانس چیست؟

الکترولومینسانس فرآیندی است که در آن نور توسط یک ماده تولید می‌شود که تحت تأثیر انرژی الکتریکی یا میدان الکترومغناطیس قرار گرفته است.

در واقع، وقتی الکترن‌ها به حالت‌های پرانرژی منتقل می‌شوند و سپس به حالت‌های پایین‌تر برگشت می‌یابند،

این پروسه منجر به انتشار فوتون‌های نوری می‌شود که برخی اوقات به صورت یک نوار نوری شفاف انجام می‌شود.

از الکترولومینسانس به طور گسترده در صنایع مختلف از جمله فن‌آوری LED، ساعت‌های رادیو کنترلی، دستگاه‌های پزشکی تصویربرداری، و موارد دیگر استفاده می‌شود.

نرخ فریم بالا با کاهش وضوح کمتر چیست؟

برای داشتن نرخ فریم بالا و همزمان کاهش کم وضوح، می‌توان از تکنیک‌هایی مانند فشرده‌سازی تصویر، استفاده از کدک‌های ویدیویی با کارایی بالا مانند H.۲۶۵ و VP9 و همچنین استفاده از تغییرات کیفیت تصویر در شرایط مخصوص مانند صحنه‌های ثابت در تلویزیون استفاده کرد. 🔍✨

میکرو نمایشگرهای oled چیست؟

میکرونمایشگرهای OLED، بر پایه فناوری OLED (Organic Light Emitting Diode) ساخته شده‌اند.

این نوع نمایشگرها از ترکیب چندین لایه عضوی و نیمه‌رسانا برای تولید نور و تصویر استفاده می‌کنند.

مراجع:

• SID ۲۰۱۸ Distinguished Paper، تاکوما فوجی و همکاران از ژاپن.
• میکرو نمایشگر OLED با وضوح بالا 4032ppi
• شرکت راه حل های نیمه راهبردی سونی (SSS)
